D641J氣動法蘭襯膠蝶閥

- 產品型號:
- D641J氣動
- 產品口徑:
- 50-1200mm
- 產品壓力:
- 0.6-2.5Mpa
- 產品材質:
- 鑄鐵、碳鋼
聯系我們

產品說明

一、產品[D641J氣動法蘭襯膠蝶閥]的詳細資料：

產品名稱：氣動法蘭襯膠蝶閥,D641J氣動法蘭襯膠蝶閥

產品型號：D641J

產品概述：D641J氣動法蘭襯膠蝶閥，是采用高精度氣動活塞式執行器與中線密封蝶閥組成，氣動襯膠蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。氣動襯膠蝶閥主要用于水處理設備配套，廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調作充量和截流介質的場合。

二、氣動法蘭襯膠蝶閥產品特點：

（1）尼龍涂層與環氧樹脂涂層相結合，符合環保要求。

（2）閥板特有設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。

（3）采用半軸無銷連接，結構簡單緊湊，維修拆卸極為方便，迅速（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合。

（4）閥桿密封圈起雙向密封作用，避免介質外流，防止外來物質侵入，做到整閥零外漏。

（5）氣動襯膠蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命長等特點。

三、氣動法蘭襯膠蝶閥執行機構：

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

四、技術參數和性能：

GT/AT氣動執行器技術參數		D641J氣動法蘭襯膠蝶閥閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	DN40～600mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.0、1.6MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	碳鋼、304/316/316L不銹鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	球墨鑄鐵、碳鋼、不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	閥板材質	球墨鑄鐵、304/316/316L不銹鋼、尼龍
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	EPDM、NBR、耐磨橡膠
動作范圍	0～90°±5°	結構形式	中線型、無銷型
接口螺紋	GT40～GT83/AT50～AT88 G1/8″	溫度	EPDM≤80℃；NBR≤68℃
接口螺紋	GT110～GT350/AT100～200 G1/4″	適用介質	水、空氣、天然氣
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	用途廣、整體造價低、流量大、流阻小

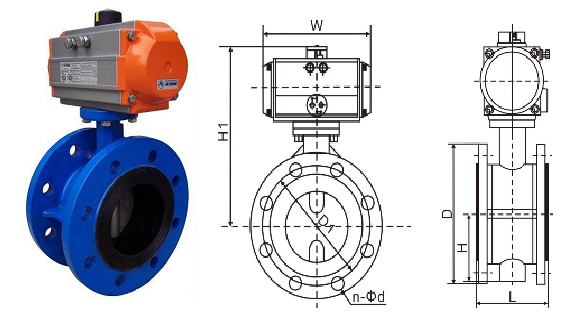

五、氣動法蘭襯膠蝶閥結構圖

六、氣動法蘭襯膠蝶閥外形尺寸：

公稱通徑DN	A	B	C	D	E	執行器型號
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	（僅供參考）
40	140	238	83	60	108	GT-63
50	140	238	83	60	108	GT-63
65	140	248	93	60	112	GT-63
80	171	273	100	63	114	GT-75
100	186	293	114	65	127	GT-83
125	207	308	125	65	140	GT-90
150	254	360	143	90	140	GT-110
200	296	400	170	103	152	GT-127
250	296	430	198	103	165	GT-127
300	384	523	223	118	178	GT-160
350	501	582	312	128	190	GT-190
400	533	700	330	135	216	GT-190
450	589	769	363	159	222	GT-255
500	638	880	390	196	229	GT-300

七、氣動法蘭襯膠蝶閥產品選型：

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)

訂貨須知：
一、①D641J氣動法蘭襯膠蝶閥產品名稱與型號②D641J氣動法蘭襯膠蝶閥口徑③D641J氣動法蘭襯膠蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的D641J氣動法蘭襯膠蝶閥型號，請按D641J氣動法蘭襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
