一、產品[F643X氣動扇形眼鏡閥]的詳細資料:
產品型號:F643X-2.5C、F643X-0.5P、F643X-1C、F643X-1.5R;
公稱通徑:DN200-DN2000;
公稱壓力:PN0.05-0.25MPa;
連接方式:法蘭;
操作方式:氣動;
適用溫度:≤300℃;
適用介質:煤氣、冷空氣、熱空氣、有毒、有害、易燃易爆氣體。

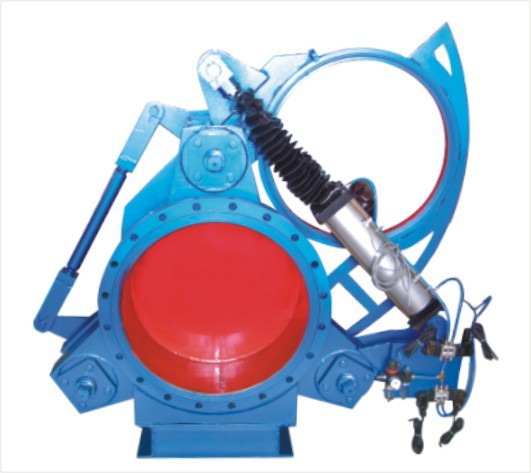

產品概述:氣動扇形眼鏡閥(型號F643X-2.5C、F643X-0.5P)也叫盲板閥,是一種氣體管路上面的切斷閥,使用壓力0.05-0.25MPa,通徑DN200-DN2000,材質:WCB碳鋼、SS304、SS316、CF8、CF3M等不銹鋼。配防爆電磁閥、限位開關,可以用于易燃易爆氣體。“CVKST”牌氣動扇形眼鏡閥由氣動執行器操作,可以遠距離操作和自動控制,用于冶金、化工、環保、鋼廠等工礦企業的氣體(如煤氣)介質的切斷,動作迅速、性能安全可靠。
自動扇形眼鏡閥系列是凱斯特閥門公司在F43CX型扇形眼鏡閥的基礎上,根據該閥的工作特性進行改進和優化設計而推出的一種新型的可以遠距離操作和自動控制的隔斷設備。
本系列自動扇形眼鏡閥有氣動、液動、電動、電液動四種驅動方式并根據不同規格采用不同的結構形式,以適應用戶的能源條件、環境條件和工況條件的要求。
本系列自動扇形眼鏡閥以其優越的性能為冶金、化工、環保等行業的有毒、有害、易燃?xì)怏w管路實現自動化控制提供了一種安全、可靠的隔斷設備。本閥連接尺寸符合GB2555-81PN2.5標準;檢測方法符合GB/T13927-92標準。
二、產品特點及工作原理:
F643X氣動扇形眼鏡閥主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、汽缸等零件組成,并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸,夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作,翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上,具有耐高溫、密封性能好、更換方便、使用壽命長等特點。
本閥可以單臺遠距離控制,亦可多臺聯網遠距離控制,非正常情況下還可以利用閥門本身裝置手動操作。
三、主要零件材質:
閥體:WCB碳鋼、SS304、SS316、SS321、CF8、CF3等不銹鋼、鉻鉬鋼;
閘板:WCB碳鋼、SS304、SS316、SS321、CF8、CF3等不銹鋼、鉻鉬鋼;
絲桿:合金鋼、2Cr13、不銹鋼;
伸縮器:SS304不銹鋼;
密封圈:丁腈橡膠、硅橡膠、氟橡膠。
四、主要性能參數:
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
驅動源
|
壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
|
|||
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
-20-100
|
-20-200
|
-20-300
|
||
適用介質
|
煤氣等有毒、有害、易燃?xì)怏w
|
|||
啟閉時間S
|
≤60
|
|||
主要零部件材料
|
閥體、閘板為碳鋼;絲桿為合金鋼;螺母為錳銅合金、球墨鑄鐵;伸縮器為不銹鋼
|
五、主要外形連接尺寸: 單位:mm
DN |
D |
D1 |
b |
n-φd |
L |
300 |
440 |
395 |
22
|
12-φ22 |
450
|
350 |
490 |
445 |
22
|
12-φ22 |
450
|
400 |
540 |
495 |
22
|
16-φ22 |
450
|
450 |
595 |
550 |
24
|
16-φ22 |
500
|
500 |
645 |
600 |
24
|
16-φ22 |
500
|
600 |
755 |
705 |
24
|
20-φ26 |
600
|
700 |
860 |
810 |
26
|
24-φ26 |
600
|
800 |
975 |
920 |
26
|
24-φ30 |
800
|
900 |
1075 |
1020 |
28
|
24-φ30 |
800
|
1000 |
1175 |
1120 |
30
|
28-φ30 |
800
|
訂貨須知:
一、①F643X氣動扇形眼鏡閥產品名稱與型號②F643X氣動扇形眼鏡閥口徑③F643X氣動扇形眼鏡閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的F643X氣動扇形眼鏡閥型號,請按F643X氣動扇形眼鏡閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
