眼鏡閥

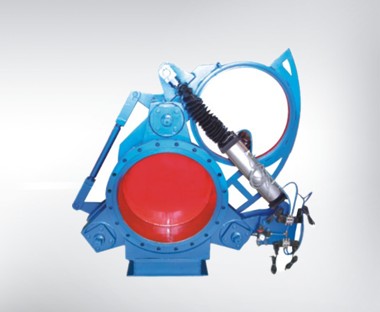

F43CX手動扇形眼鏡閥
    • 產品型號:
    • F43CX
    • 產品口徑:
    • 300-2000mm
    • 產品壓力:
    • 0.05-0.25Mpa
    • 產品材質:
    • 碳鋼、不銹鋼
產品說明
  • F43CX手動扇形眼鏡閥詳細資料:

    一、 產品特點:

    F43CX手動扇形眼鏡閥又名手動扇形盲板閥、手動翻板閥、手動扇形閥,為長結構系列,在右閥體上設有伸縮器,用于較長管路中(注:不能作為管路的補償器),可以補償閥門啟閉過程中產生的閥體軸向位移,減小閥門的啟閉力矩。根據大口徑閥門的特點,閥體設計成三角形結構,加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。

    二、主要性能指標:

    公稱壓力MPa
    0.25
    0.15
    0.10
    0.05
    密封試驗壓力MPa
    0.275
    0.165
    0.11
    0.055
    強度試驗壓力MPa
    0.40
    0.225
    0.15
    0.075
    適用溫度℃
    丁腈橡膠
    硅橡膠
    氟橡膠
    <120
    <250
    <300
    適用介質
    煤氣等有毒、有害、易燃氣體
    采用標準
    連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
    主要零部件材料
    閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

    三、主要外形連接尺寸:

    F43CX手動扇形眼鏡閥結構圖



    DN

    D

    D1

    b

    n-φd

    長系列 L

    200

    320

    280

    14

    8-φ18

    500

    250

    375

    335

    14

    12-φ18

    500

    300

    440

    395

    16

    12-φ22

    500

    350

    490

    445

    16

    12-φ22

    500

    400

    540

    495

    16

    16-φ22

    600

    450

    595

    550

    20

    16-φ22

    600

    500

    645

    600

    20

    20-φ22

    600

    600

    755

    705

    20

    20-φ26

    600

    700

    860

    810

    20

    24-φ26

    600

    800

    975

    920

    22

    24-φ30

    600

    900

    1075

    1020

    22

    24-φ30

    630

    1000

    1175

    1120

    22

    28-φ30

    630

    1200

    1375

    1320

    22

    32-φ30

    750

    1400

    1575

    1520

    26

    36-φ30

    750

    1500

    1675

    1620

    26

    36-φ30

    750

    1600

    1790

    1730

    26

    40-φ30

    750

    1800

    1990

    1930

    26

    44-φ30

    750

    2000

    2190

    2130

    26

    48-φ30

    750

    五、操作方法及注意事項:

    1、用扳手依次逆時針旋動三個連接螺桿,使閥體與閘板分離并有均衡,適量的間隙(16mm左右)。確認后轉動閘板到工作位置,反向旋動連接螺桿,使閘板與閥體緊密接觸,達到絕對密封的目的。
    2、橡膠密封圈不得與閥體粘連或發生硬摩擦,以防止損壞橡膠密封圈,破壞閥門的工作性能。
    3、左右閥體松開時,介質要外溢,為確保安全,應在關閉時,請先關閉眼鏡閥前的煤氣蝶閥,同時請采用通風和其它能保證安全的措施。

    訂貨須知:
    一、①F43CX手動扇形眼鏡閥產品名稱與型號②F43CX手動扇形眼鏡閥口徑③F43CX手動扇形眼鏡閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的F43CX手動扇形眼鏡閥型號,請按F43CX手動扇形眼鏡閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
