隔膜閥
G6B41J常閉式氣動隔膜閥
    • 產品型號:
    • G6B41J
    • 產品口徑:
    • 15-300mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[G6B41J常閉式氣動隔膜閥]的詳細資料:
    產品名稱:常閉式氣動隔膜閥
    產品特點:G6B41J-10型 常閉氣動 G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型設計與制造按:GB12239 結構長度按:GB12221 法蘭連接尺寸按:GB 4216.4 試驗與檢驗按:GB/T 13927 常閉式氣動襯膠隔膜閥
    本系列隔膜閥可根據不同的視裹材質,適用於不同溫度下的不同流體介質管路上,作為控制介質流動的啟閉機構。
    各種視裹材質的推薦使用范圍:
    視裹材質(代號)
    適用溫度
    適用介質
    硬橡膠(NR)
    -10 o C~85 o C
    除強氧化劑(如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑)外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類,有機酸及醛類等。
    軟橡膠(BR)
    -10 o C~85 o C ]
    具有良好的耐磨性能。主要用于50%以下的硫酸,氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液,水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體,各種濃度稠粘液等。
    丁基膠(IIR)
    -10 o C~120 o C
    抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
    氯丁膠
    (CR)-10 o C~120 o C
    動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿,抗磨性好。
    鑄鐵不視裹
    -40 o C~100 o C
    非腐蝕性介質
    二、性能規范:
    型號
    公稱壓力PN(MPa)
    試驗壓力PS(MPa)
    適用介質
    工作溫度(℃)
    殼體試驗
    密封試驗
    G6B4WUFS-6
    0.6
    0.9
    0.66
    W.非腐蝕性流體
    J·一般腐蝕性流體
    FS。強酸堿及各種有機溶劑(溶融堿金屬元素氧除外)
    ≤100
    ≤85
    ≤150
    G6B4WUFS-4
    0.4
    0.6
    0.44
    三、主要零件材質:
    零件名稱
    閥體
    閥瓣、閥蓋
    氣缸、氣缸蓋
    螺桿、閥桿、活塞
    隔膜
    材料
    HT200襯氟塑料、襯橡膠
    HT200
    HT200
    35
    氟丁橡膠、氟塑料

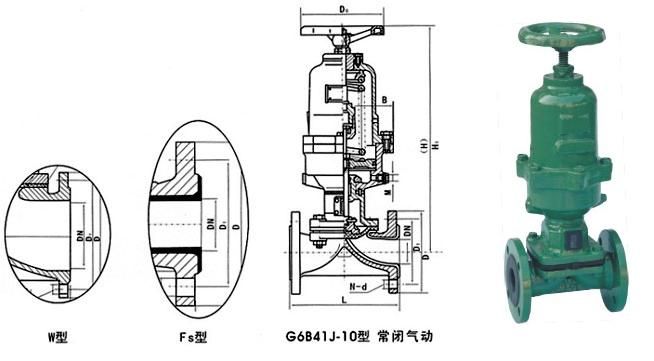

    四、凱斯特牌G6B41J-10型常閉式氣動隔膜閥外形連接尺寸及重量:
    型號
    公稱通徑DN(㎜)
    尺寸
    氣動裝置(㎜)
    質量
    (㎏)
    L
    D1
    D
    n-d
    H1
    D0
    耗氣量㎝2
    氣源壓力MPa
    G6B41WJFS-6
    25
    145
    85
    115
    4-13.5
    296
    120
    2.395×102
    0.4
    8
    32
    160
    100
    140
    4-17.5
    398
    140
    6.082×102
    0.4
    15
    40
    180
    110
    150
    4-17.5
    406
    140
    6.082×102
    0.4
    17
    50
    210
    125
    165
    4-17.5
    464
    160
    1.235×102
    0.4-0.5
    26
    65
    250
    145
    180
    4-17.5
    -
    160
    3.725×103
    0.4-0.5
    32
    80
    300
    160
    200
    4-17.5
    645
    200
    3.725×103
    0.4-0.5
    56
    100
    350
    180
    220
    8-17.5
    665
    240
    9.458×103
    0.4-0.5
    100
    125
    400
    210
    250
    8-17.5
    832
    320
    1.409×104
    0.4-0.5
    170
    150
    460
    240
    285
    8-22
    933
    320
    2.868×104
    0.5
    323
    G6B41WJFS-4
    200
    570
    295
    340
    8-22
    1275
    400
    4.619×104
    0.5
    386
    注:1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器,以適應自近控、程控或調節流量的需要。
    2、氣動閥門的反饋信號采用無觸點傳感技術。
    3、采用氣缸活塞式。
    4、當氣源發生故障時,可操作手輪使閥門開啟。
    訂貨須知:
    一、①G6B41J-10型常閉式氣動隔膜閥產品名稱與型號②G6B41J-10型常閉式氣動隔膜閥口徑③G6B41J-10型常閉式氣動隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的G6B41J-10型常閉式氣動隔膜閥型號,請按G6B41J-10型常閉式氣動隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
