一、產品[YMG藥用衛生級隔膜閥]的詳細資料:
產品名稱:藥用衛生級隔膜閥
產品特點:工業標準:ISO、DIN、IDF 藥用衛生級隔膜閥,藥用隔膜閥,隔膜閥
部件列表:1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
二、用途:
本閥隔膜采用進口加強硅橡膠,閥體經高速精加工拋光處理,光潔度達到Ra0.2um,絕對無菌、無孔角、廣泛應用于生物、制藥、電子等無菌要求很高的系統。
適用溫度:≤150℃
壓力等級:PN(MPa) 1.0
三、材料:
閥體:SUS316L無鐵合金
隔膜:硅橡膠
四、測試:
襯里層:電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1

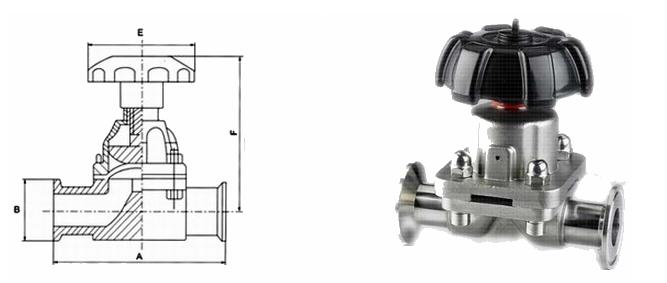

五、I型連接管焊接(圖1):
公稱通徑 DN |
公稱壓力 |
A |
B |
E |
F |
15 |
1.0 |
108 |
34 |
80 |
89/99 |
20 |
118 |
50.5 |
80 |
91/102 |
|
25 |
127 |
50.5 |
80 |
110/123 |
|
32 |
146 |
50.5 |
80 |
129/138 |
|
40 |
159 |
50.5 |
120 |
139/159 |
|
50 |
191 |
64 |
120 |
159/186 |
訂貨須知:
一、①藥用衛生級隔膜閥產品名稱與型號②藥用衛生級隔膜閥口徑③藥用衛生級隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的藥用衛生級隔膜閥型號,請按藥用衛生級隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
