手 動
|
G41F3(堰式)
|
氣 動
|
G641F3(往復式)
|
|
G41F46(堰式)
|
G641F46(往復式)
|
||
|
G45F3(堰式)
|
G6B41F3(常閉式)
|
||
|
G45F46(堰式)
|
G6B41F46(常閉式)
|
||
|
電 動
|
G9B41F3(防爆型)
|
電 動
|
G941F3(普通型)
|
|
G9B41F46(防爆型)
|
G941F46(普通型)
|
三、G41F襯氟隔膜閥性能規范：
|
|
堰 式
|
直流式
|
|
公稱通徑
|
DN15~300
|
|
|
公稱壓力(Mpa)
|
PN1.0、PN1.6
|
|
|
閥門材料
|
灰鑄鐵、碳鋼、不銹鋼
|
|
|
襯里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
|
|
適用介質
|
詳見防腐襯里材料
|
|
|
工作溫度(℃)
|
||
|
設計制造
|
GB/T12239-1989、BS 5156
|
|
|
結構長度
|
GB/T 12221-1989、JB 1688-75
|
|
|
連接法蘭
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
|
壓力試驗
|
GB/T 13927-1992
|
|
|
傳動方式
|
手動、氣動、電動
|
|
四、襯里隔膜閥主要零部件材料：
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
1
|
螺柱
|
不銹鋼、銅
|
10
|
滾動軸承
|
單向推力軸承
|
|
2
|
指示燈
|
鋼
|
11
|
螺母
|
不銹鋼、銅
|
|
3
|
限位置
|
聚碳酸脂
|
12
|
螺栓
|
不銹鋼、銅
|
|
4
|
手輪
|
ABS ABS
|
13
|
閥體
|
RPP ABS PVDF RPP ASB PVDF
|
|
5
|
壓緊螺母
|
不銹鋼、RPP
|
14
|
墊膜
|
橡膠
|
|
6
|
襯環
|
PP
|
15
|
隔膜片
|
F46 PVDF F46 PVDF
|
|
7
|
螺母
|
鑄鐵、鋼、銅
|
16
|
鑄
|
鋼、不銹鋼
|
|
8
|
閥桿
|
不銹銅、鋼
|
17
|
閥瓣
|
鑄鐵、不銹鋼
|
|
9
|
閥蓋
|
RPP ABS PVDF
|
-
|
-
|
-
|

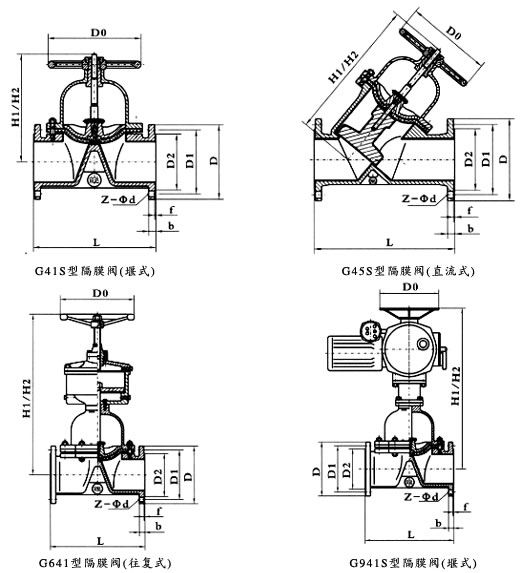

五、G41F-10襯氟隔膜閥外形連接尺寸及重量：
|
公稱通徑
|
標準值
|
參考值
|
||||||||||
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
W(kg)
|
|
PN1.0(MPa)
|
||||||||||||
|
15
|
1/2
|
125/108
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
105
|
110
|
3.5
|
|
20
|
3/4
|
135/117
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
115
|
125
|
4
|
|
25
|
1
|
145/127
|
115
|
865
|
65
|
2
|
16
|
4-φ14
|
120
|
120
|
135
|
5.5
|
|
32
|
11/4
|
160/146
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
120
|
125
|
150
|
8
|
|
40
|
11/2
|
180/159
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
135
|
175
|
11
|
|
50
|
2
|
210/190
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
140
|
155
|
195
|
14
|
|
65
|
21/2
|
250/216
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
200
|
170
|
200
|
23
|
|
80
|
3
|
300/254
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
200
|
200
|
255
|
29
|
|
100
|
4
|
350/305
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
280
|
270
|
325
|
46
|
|
125
|
5
|
400/356
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
320
|
335
|
405
|
70
|
|
150
|
6
|
460/406
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
320
|
370
|
450
|
95
|
|
200
|
8
|
570/521
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
400
|
480
|
600
|
170
|
|
250
|
10
|
680/635
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
500
|
545
|
620
|
270
|
|
300
|
12
|
790/749
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
500
|
585
|
680
|
320
|
六、G41F-16襯氟隔膜閥主要連接尺寸及重量：
|
公稱通徑
|
標準值
|
參考值
|
||||||||||
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
W(kg)
|
|
PN1.6(MPa)
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
110
|
115
|
4
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
120
|
130
|
5
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
125
|
140
|
6
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
130
|
155
|
9
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
160
|
140
|
180
|
12
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
160
|
200
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
200
|
175
|
205
|
24
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
200
|
205
|
260
|
30
|
|
10
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
280
|
275
|
330
|
48
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
320
|
340
|
410
|
75
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
320
|
375
|
460
|
105
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
400
|
485
|
605
|
182
|
|
250
|
10
|
730
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
500
|
550
|
625
|
295
|
|
300
|
12
|
850
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
500
|
590
|
685
|
345
|
