隔膜閥
G49J、G41W衛生級不銹鋼隔膜閥
    • 產品型號:
    • G49J、G41W
    • 產品口徑:
    • 1/2-8"
    • 產品壓力:
    • 1.0~2.5MPa
    • 產品材質:
    • 鑄鐵,不銹鋼,碳素鋼
產品說明
  • 一、產品[G49J、G41W-10衛生級不銹鋼隔膜閥] 詳細資料：
    產品名稱:衛生級不銹鋼隔膜閥
    規格型號: G49J-10 G41W-10 1-6″ DN15-125
    連接形式: 快裝、焊接、螺紋（供選）
    產品特點：凱斯特牌G49J、SE41W型衛生級不銹鋼隔膜閥是一種特殊形工的具有截?cái)喙δ艿拈y門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質之目的。G49J、SE41W型手動襯膠隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。應用于啤酒、制藥、乳品、飲料、管路管道工程、機械制造商、化工業等。
    材質:不銹鋼304和316L

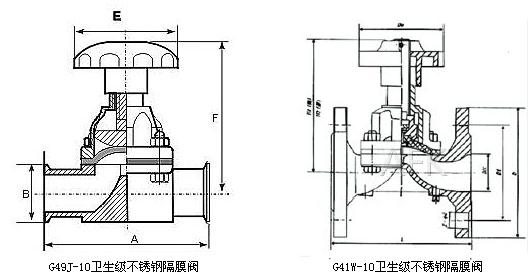

    二、G49J-10衛生級不銹鋼隔膜閥主要外形尺寸和連接尺寸
    規格
    （DN）
    A
    B
    F
    15
    108
    34
    88/99
    20
    118
    50.5
    91/102
    25
    127
    50.5
    110/123
    32
    146
    50.5
    129/138
    40
    159
    50.5
    139/159
    50
    191
    64
    159/186
    三、主要性能規范
    工作溫度
    適用介質
    ≤120℃
    植物油、動物油、酒類、香精、果汁、飲料和各類生化試劑等。

    注：此為本廠基型產品適用溫度，如有不同要求請參閱前頁說明進行選擇。

    四、主要零件的材料
    名稱
    材料
    閥體
    不銹鋼
    閥蓋
    不銹鋼
    閥瓣
    不銹鋼
    手輪
    灰鑄鐵
    食品級隔膜
    天然膠、丁基膠、氟塑料、丁腈膠、三無乙丙膠等。
    閥桿
    碳鋼

    五、SEG41W-10/16P型衛生級不銹鋼隔膜閥主要外形尺寸和連接尺寸

    公 稱 通 徑
    公稱壓力 MPa
    工作壓力 MPa
    L
    D
    D1
    Z-Фd
    H1
    H2
    Do
    重量 ㎏
    DN/mm
    NPS/inch
    15
    1/2
    1.6
    1.6
    107
    95
    65
    4-14
    89
    95
    50
    2
    20
    3/4
    117
    105
    75
    4-14
    93
    103
    70
    3
    25
    1
    127
    115
    85
    4-14
    100
    112
    83
    4
    32
    1 1/4
    146
    140
    100
    4-18
    127
    144
    114
    6.5
    40
    1 1/2
    159
    150
    110
    4-18
    136
    156
    114
    7.5
    50
    2
    190
    165
    125
    4-18
    151
    177
    140
    10.5
    65
    2 1/2
    1.0
    1.0
    216
    185
    145
    4-18
    183
    213
    165
    17.5
    80
    3
    254
    200
    160
    8-18
    198
    273
    230
    25.5
    100
    4
    305
    220
    180
    8-18
    266
    320
    280
    36
    125
    5
    356
    250
    210
    8-18
    319
    386
    280
    47.5
    150
    6
    406
    285
    240
    8-22
    380
    453
    368
    74
    200
    8
    521
    340
    295
    8-22
    506
    626
    483
    143

    訂貨須知：
    一、①衛生級不銹鋼隔膜閥產品名稱與型號②衛生級不銹鋼隔膜閥口徑③衛生級不銹鋼隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的衛生級不銹鋼隔膜閥型號，請按衛生級不銹鋼隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
