隔膜閥
G45J襯膠直流式隔膜閥
    • 產品型號:
    • G45J
    • 產品口徑:
    • 25~300mm
    • 產品壓力:
    • 0.6-1.6MPa
    • 產品材質:
    • 鑄鐵 碳鋼 不銹鋼
產品說明
  • 一、產品[G45J直流襯膠隔膜閥]的詳細資料:

    產品名稱:直流式襯膠隔膜閥
    產品型號:  G45J
    產品特點:直流式襯膠隔膜閥,直流式隔膜閥,襯膠隔膜閥直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
    產品用途: 本閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
    適用溫度:≤85℃、≤100℃、 ≤120℃(按照襯里和隔膜材料)
    壓力等級:PN0.6、1.0、1.6
    設計與制造:GB122239
    結構長度:GB12221、JB1688
    法蘭連接尺寸:GB4216、JB78

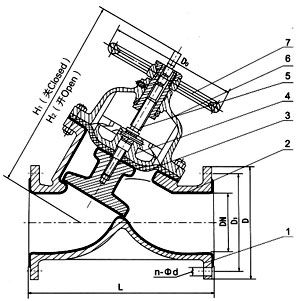

    部件列表: 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪
    二、主要技術參數:
    型號
    G45J-6
    公稱壓力
    PN-0.6MPa
    適用溫度
    0-65oC
    適用介質
    鹽、酸、堿

    三、主要零部件材料:

    名稱
    材料
    閥體
    鑄鐵/襯膠
    閥蓋
    鑄鐵
    閥瓣
    鑄鐵
    手輪
    鑄鐵
    隔膜
    天然膠、丁基膠等
    閥桿
    碳鋼

    四、測試:

    襯里層:電火花檢測
    試驗與檢驗按GB/T13297標準
    公稱壓力:PN(Mpa)
    閥體:PN×1.5
    密封:PN×1.1
    五、結構特點:
    隔膜閥是一種特殊形式的截止閥;
    1、彈性密封的開閉件,確保沒有內漏;
    2、流線型的流道,使得壓力損失??;
    3、沒有填料函,因此沒有外漏;
    4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
    5、隔膜可更換,維護費用低;
    6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。
    六、凱斯特牌襯膠直流式隔膜閥主要尺寸及重量:
    DN
    mm
    公稱壓力
    MPa
    工作壓力
    MPa
    L
    (mm)
    D
    (mm)
    D1
    (mm)
    n-φd
    (mm)
    F
    (mm)
    H1
    (mm)
    H2
    (mm)
    D0
    (mm)
    質量
    25
    0.6
    0.6
    145
    115
    85
    4-14
    2
    178
    190
    120
    -
    32
    160
    140
    100
    4-18
    2
    196
    217
    140
    -
    40
    180
    150
    110
    4-18
    3
    196
    217
    140
    14
    50
    210
    165
    125
    4-18
    3
    219
    240
    200
    20
    65
    250
    185
    145
    4-18
    3
    264
    272
    200
    29
    80
    300
    200
    160
    4-18
    3
    285
    315
    280
    42
    100
    350
    220
    180
    8-18
    3
    352
    383
    320
    61
    125
    400
    250
    210
    8-18
    3
    470
    515
    320
    79.5
    150
    0.4
    460
    285
    240
    8-22
    3
    508
    554
    400
    150
    200
    570
    340
    295
    8-22
    4
    602
    660
    500
    236.5
    250
    680
    395
    350
    12-22
    4
    708
    786
    500
    -
    300
    790
    445
    400
    12-22
    4
    -
    -
    -
    -
    訂貨須知:
    一、①襯膠直流式隔膜閥產品名稱與型號②襯膠直流式隔膜閥口徑③襯膠直流式隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的襯膠直流式隔膜閥型號,請按襯膠直流式隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
