隔膜閥
G49J襯膠三通隔膜閥
    • 產品型號:
    • G49J
    • 產品口徑:
    • 25~80mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵 碳鋼 不銹鋼
產品說明
  • 一、產品[G49J襯膠三通隔膜閥]的詳細資料:
    產品型號:G49J
    產品名稱:三通隔膜閥,G49W無襯里隔膜閥,G49J襯膠三通隔膜閥,三通隔膜閥
    產品特點:三通隔膜閥是一種特殊形式的具有截?cái)?分流功能的閥門,其啟閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔隔開以達到截?cái)?分流管內介質之目的。一般適用溫度:≤80℃-120℃、≤150℃(按照襯里和隔膜材料)/壓力等級:PN1.0,本閥專用于控制腐蝕性介質,閥體內腔表面襯有可供選擇的橡膠和氟塑料。
    三通隔膜閥特點及優點:
    ●復合隔膜將閥體下部腔與閥蓋內腔隔開,使隔膜上部的閥桿,閥瓣等內件與介質完全隔離,由於流道平滑,流阻更小,可獲得更大的流量。省去填料密封結構,介質的內漏和外漏可同時避免。
    ●執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂,應視工況/介質特性可進行定期更換隔膜,維護費用低。
    ●G49J、G49F46襯膠/氟三通隔膜閥主要起到截?cái)?分流管內介質之目的。
    ●襯里材料的多樣性,可適用各種介質,塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。”
    產品用途:本閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
    適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材料)
    壓力等級:PN1.0

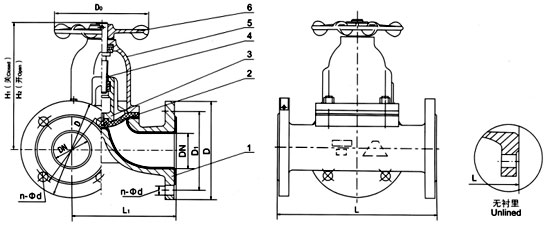

    部件列表:1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
    二、三通隔膜閥設計規范:
    ●設計與制造:GB/T12239、 BS5156
    ●結構長度:GB/T12221、JB1688、 BS5156
    ●法蘭尺寸:JB78、JB/T79、GB/T9113及用戶要求
    ●試驗與檢驗:襯里電火花檢測、壓力按GB/T13927
    ● 驅動方式:手動、氣動(常開或常閉)、電動
    三、主要零部件材料:
    序號
    零件名稱
    灰鑄鐵
    鑄鋼
    不銹耐酸鑄鋼
    超低碳不銹耐酸鑄鋼
    Z
    C
    P
    R
    PL
    RL
    1
    閥體
    HT250
    WCB
    CF8
    CF8M
    CF3
    CF3M
    2
    隔膜
    FEP(F46)/CR(氯丁橡膠)PFA(可溶F4)/FPDM(乙丙橡膠)
    3
    閥瓣
    HT250/25#
    25#
    F304
    F316
    F304L
    F316L
    4
    閥桿
    25/2Cr13
    2Cr13
    F304
    F316
    F304L
    F316L
    5
    閥蓋
    HT250
    WCB
    CF8
    CF8M
    CF3
    CF3M
    6
    手輪
    鑄鐵/鋼

    四、測試:

    襯里層:電火花檢測
    試驗與檢驗按GB/T13297標準
    公稱壓力:PN(Mpa)
    閥體:PN×1.5
    密封:PN×1.1
    五、結構特點:
    隔膜閥是一種特殊形式的截止閥;
    1、彈性密封的開閉件,確保沒有內漏;
    2、流線型的流道,使得壓力損失小;
    3、沒有填料函,因此沒有外漏;
    4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
    5、隔膜可更換,維護費用低;
    6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。
    六、凱斯特牌G49J三通隔膜閥主要尺寸及重量:
    DN
    mm
    公稱壓力
    MPa
    工作壓力
    MPa
    L
    (mm)
    D
    (mm)
    D1
    (mm)
    n-φd
    (mm)
    F
    (mm)
    H1
    (mm)
    H2
    (mm)
    D0
    (mm)
    質量
    25
    1.0
    1.0
    160
    96
    115
    85
    4-14
    108
    120
    66
    5.5
    32
    180
    118
    135
    100
    4-18
    138
    157
    96
    8.5
    40
    200
    135
    145
    110
    4-18
    147
    167
    96
    12.5
    50
    230
    150
    160
    125
    4-18
    167
    192
    96
    17
    65
    290
    182
    180
    145
    4-18
    194
    229
    165
    24.5
    80
    310
    210
    195
    160
    4-18
    212
    252
    230
    33.5
    訂貨須知:
    一、①G49J三通隔膜閥產品名稱與型號②G49J三通隔膜閥口徑③G49J三通隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的G49J三通隔膜閥型號,請按G49J三通隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
