一、產品[G6B41J常開式氣動襯膠隔膜閥]概述:

產品特點：G6K41J氣動襯膠隔膜閥 (常開式)用途和主要性能規范 1.氣動襯膠隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。 2.各種視裹材質的推薦使用范圍： 視裹材質（代號） 適用溫度 適用介質 硬橡膠（NR） -10 o C～85 o C 除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 軟橡膠（BR） -10 o C～85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。丁基膠（IIR） -10 o C～120 o C 抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。

設計與制造：GB122239

結構長度：GB12221、JB1688

法蘭連接尺寸：GB4216、JB78 G6B41W無襯里隔膜閥,G6B41J襯膠氣動隔膜閥,常開型隔膜閥

常開式氣動襯膠隔膜閥結構特點和作用原理:
1.隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
4.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6.閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。
7.隔膜閥采用標準：按照GB12239的規定，并符合BS5156的要求。

部件列表：1、閥體　2、閥體襯里　3、隔膜　4、閥瓣　5、下閥桿　6、閥蓋　7、氣缸　8、活塞　9、彈簧　10、氣缸蓋　11、上閥桿　12、手輪

二、(常開式)氣動襯膠隔膜閥用途：

用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

三、(常開式)氣動襯膠隔膜閥材料性能規范：

型號	公稱壓力PN(MPa)	試驗壓力Ps(MPa)		適用介質	工作溫度(℃)
		殼體試驗	密封試驗
G6B41wJ-6	0.6	0.9	0.66	W.非腐蝕性流體 J.一般腐蝕性流體 Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤100 ≤85 ≤150
G6B41wJ-4	0.4	0.6	0.44

四、主要零件材料:

零件名稱	閥體	閥瓣、閥蓋	氣缸、氣缸蓋	螺桿、閥桿、活塞	隔膜
材料	HT200襯氟塑膠、襯橡膠	HT200	HT200	35	氯丁橡膠、氟塑料

五、常開式氣動襯膠隔膜閥測試：

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

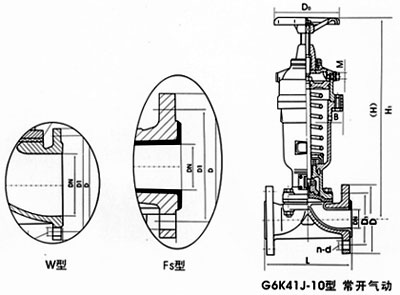

六、常開式氣動襯膠隔膜閥主要尺寸及重量：

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	氣源壓力 MPa	氣源接頭 in	耗氣量 cm3	質量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250			680	395	350	12-22	4	-	-	-	-	-	-	-	-
