EG941J襯膠電動隔膜閥

- 產品型號:
- EG941J
- 產品口徑:
- 15-300mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
聯系我們

產品說明

一、產品[EG941J電動隔膜閥]的詳細資料：

產品型號：EG941J

產品名稱：襯膠電動隔膜閥

產品特點：EG941J電動隔膜閥就是由電裝和隔膜閥組成，用電動執行器來帶動隔膜閥的開關，從而達到管道中的介質截?cái)喙δ芎徒油?，在化工、制酸、制堿、冶煉、稀土、農藥等行業生產系統中應用較為廣泛。最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。

　　1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。

　　2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。

　　3、隔膜閥按結構形式可分為：屋脊式、直流式、截止式、直通式四種；連接形式通常為法蘭連接。相關的其它隔膜閥。

設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG941W無襯里電動隔膜閥,EG941J襯膠電動隔膜閥,電動隔膜閥。

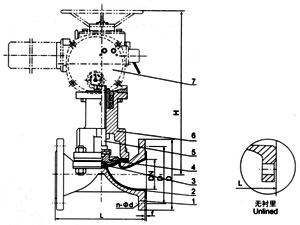

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、電動頭

二、用途：

本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)0.6 1.0 1.6

三、材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
支撐架：鑄鐵、碳鋼
電動裝置：組合件

四、測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

五、襯膠電動隔膜閥主要尺寸參數：

公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	型號	輸出力矩 MPa	啟閉時間S	質量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	-	-	-	-	-
20			117	105	75	4-14	2	-	-	-	-	-
25			127	115	85	4-14	2	445	Z5-18/16	50	17	40
32			146	140	100	4-18	2	457	Z5-18/16	50	20	41
40			159	150	110	4-18	2	466	Z5-18/16	50	14	44
50			190	165	125	4-18	2	480	Z10-18/16	50	20	50
65	1.0	1.0	216	185	145	4-18	2	517	Z10-18/16	150	28	60
80			254	200	160	8-18	2	539	Z10-36/25	100	16	70
100			305	220	180	8-18	2	576	Z10-36/25	100	17	77
125			356	250	210	8-18	3	634	Z15-18/25	150	32	92
150			406	285	240	8-22	3	660	Z20-18/25	200	53	120
200	0.6	0.6	521	340	295	8-22	3	860	Z20-36/25	300	33	180
250			635	395	350	12-22	5	-	-	-	-	-
300			749	445	400	12-22	5	-	-	-	-	-

訂貨須知：
一、①襯膠電動隔膜閥產品名稱與型號②襯膠電動隔膜閥口徑③襯膠電動隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯膠電動隔膜閥型號，請按襯膠電動隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
