一、Q681F氣動衛生級球閥概述:
Q681F氣動衛生級球閥，皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。氣動衛生級球閥流道內壁采用0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。氣動衛生級球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
二、氣動衛生球閥技術參數和性能:
|
GTD/ATD氣動執行機構技術參數 |
閥 體 參 數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
15～102mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.0MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
304/316/316L不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE |
|
|
動作范圍 |
0～90°±5° |
溫 度 |
PTFE≤180℃ |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
連接方式 |
快裝式、焊接式、螺紋式 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
適用介質 |
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
|
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
安全衛生，密封好、使用壽命長 |

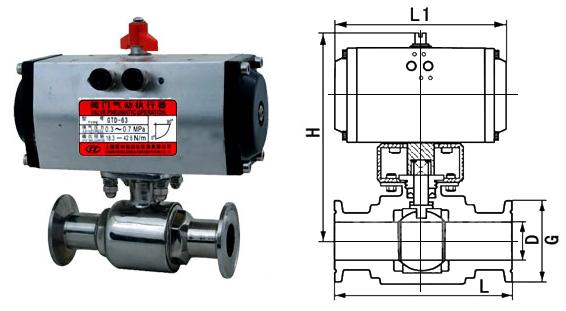

三、Q681F氣動衛生球閥外形尺寸:
|
通徑Ø |
G |
L1 |
L |
D |
H |
執行器型號 |
|
15 |
34 |
130 |
100 |
12.7 |
152 |
GTD-52 |
|
20 |
50.5 |
130 |
100 |
17.2 |
156 |
GTD-52 |
|
25 |
50.5 |
140 |
120 |
25 |
180 |
GTD-63 |
|
32 |
50.5 |
140 |
130 |
31.8 |
208 |
GTD-63 |
|
38 |
50.5 |
140 |
150 |
35.6 |
218 |
GTD-63 |
|
51 |
64 |
170 |
200 |
48.6 |
226 |
GTD-75 |
|
63 |
77.5 |
186 |
210 |
60.3 |
240 |
GTD-83 |
|
76 |
91 |
186 |
220 |
72.9 |
286 |
GTD-83 |
|
89 |
106 |
225 |
260 |
88.9 |
298 |
GTD-100 |
|
102 |
119 |
254 |
320 |
101.6 |
336 |
GTD-110 |
四、氣動衛生球閥訂貨說明:
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
