一、Q685F氣動衛生級三通快裝球閥概述:
Q685F氣動衛生級三通快裝球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。氣動放料球閥是一種特殊結構的放料球閥,閥座與端面法蘭距離近,物料滯留少,結構緊湊,密封性能優越,用于精細化工、制藥、化工行業反應鍋上,也可用在細軟顆粒介質輸送。采用PPL密封材料,更具耐磨,是牙膏行業真空制膏鍋放料的最理想產品。

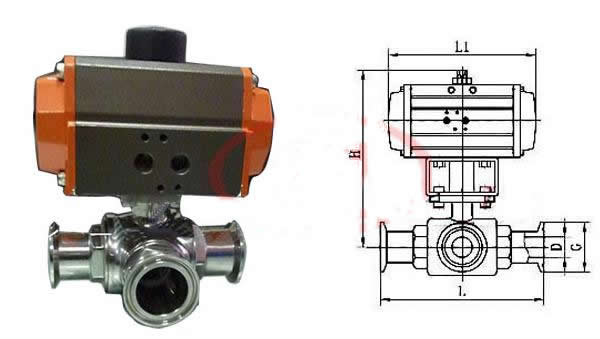

二、氣動三通快裝球閥結構尺寸圖:
三、氣動三通快裝球閥技術參數和性能:
|
GTD/ATD氣動執行機構技術參數 |
閥 體 參 數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN15～200mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE、PPL、金屬密封 |
|
|
動作范圍 |
0～90°±5° |
溫 度 |
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
|||
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
連線簡單，結構緊湊、阻力小、動作穩定 |
四、Q685F氣動三通快裝球閥外形尺寸:
|
公稱通徑DN |
L |
L1 |
H |
D |
D1 |
執行器型號 |
|
壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
僅供參考 |
|
15 |
130 |
140 |
182 |
95 |
65 |
ATD-50 |
|
20 |
140 |
140 |
186 |
105 |
75 |
ATD-50 |
|
25 |
150 |
158 |
208 |
115 |
86 |
ATD-63 |
|
32 |
165 |
158 |
212 |
136 |
100 |
ATD-63 |
|
40 |
180 |
210 |
269 |
146 |
110 |
ATD-75 |
|
50 |
200 |
248 |
295 |
160 |
125 |
ATD-88 |
|
65 |
220 |
248 |
306 |
180 |
145 |
ATD-88 |
|
80 |
250 |
268 |
329 |
195 |
160 |
ATD-100 |
|
100 |
280 |
345 |
384 |
215/230 |
180/190 |
ATD-125 |
|
125 |
320 |
410 |
420 |
245/270 |
210/220 |
ATD-145 |
|
150 |
360 |
438 |
440 |
280/300 |
240/250 |
ATD-160 |
|
200 |
400 |
487 |
506 |
335/360 |
295/310 |
ATD-190 |
五、氣動三通快裝球閥訂貨說明:
1、氣動執行器類型：雙作用、單作用。
2、介質類型、溫度、壓力。
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構。
