一、產品[D941J電動襯膠蝶閥]的詳細資料：

產品名稱：電動襯膠蝶閥、襯膠蝶閥、管網襯膠蝶閥、電動法蘭式軟密封蝶閥、電動軟密封蝶閥、法蘭式軟密封蝶閥

產品型號： D941J、D41J、D941X

詳細介紹：凱斯特閥門生產的D941J電動襯膠蝶閥的蝶板安裝于管道的直徑方向。在電動襯膠蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥處于全開狀態。電動襯膠蝶閥在管道中一般應當水平安裝。電動襯膠蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
 二、電動襯膠蝶閥應用范圍：
密封圈材料代號適用溫度適用介質
NR ≤85℃水、空氣、酸堿類
CR ≤85℃水、煤氣、酸堿類
NBR ≤100℃水、油品
EPDM ≤120℃水、蒸氣、一般酸堿類
FKM ≤150℃水、蒸氣、強酸堿類
 三、電動襯膠蝶閥結構特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

四、電動襯膠蝶閥標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

五、電動襯膠蝶閥檢測試驗：
襯里層：電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
 六、電動襯膠蝶閥零件材料與工況：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼完全包覆橡膠或氟塑料
閥桿：碳鋼鍍鎳磷、不銹鋼
閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
蝸輪裝置:組合件

七、電動襯膠蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

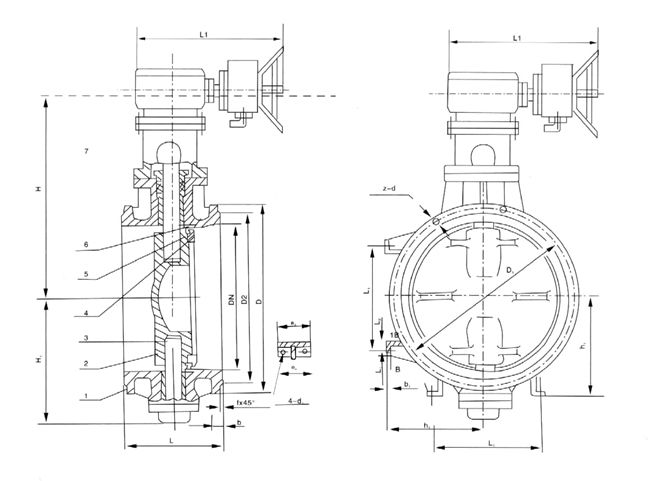

二、凱斯特牌管網襯膠蝶閥D941X/J -6/10/16 Q.C系列連接尺寸：

公稱通徑		結構長度 (標準值)	外形尺寸（參考值）				連接尺寸(標準值)												參考重量 （kg）
							0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	51
65	2 1/2	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	62
80	3	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	73.5
100	4	127	110	498	325	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	87
125	5	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	98
150	6	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	102
200	8	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	150
250	10	165	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	170
300	12	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	220
350	14	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	350
400	16	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	430
450	18	222	307.5	1186	456	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	550
500	20	229	335	1280	546	431	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	580
600	24	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	850
700	28	430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	950
800	32	470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	1150
900	36	510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1750
1000	40	550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	2100
1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2580
1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2990
1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	3475
1800	72	870	1057.5	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	4058
2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4680

注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。

訂貨須知：
一、①管網襯膠蝶閥產品名稱與型號②管網襯膠蝶閥口徑③管網襯膠蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的管網襯膠蝶閥型號，請按管網襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
