D343H多層次金屬硬密封蝶閥

- 產品型號:
- D343H
- 產品口徑:
- 50-2000mm
- 產品壓力:
- 1.0-4.0Mpa
- 產品材質:
- 碳鋼、不銹鋼、合金鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[D343H多層次金屬硬密封蝶閥]的詳細資料：

產品名稱：D343H多層次金屬硬密封蝶閥,多層次硬密封蝶閥

產品型號：D343H

產品概述：D343H多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

二、多層次金屬硬密封蝶閥特點：

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。

2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。

3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、多層次金屬硬密封蝶閥采用標準：

設計標準 ：GB/T12238-1989；JB/T8527-1997

法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000，GB/T9115.1-2000；GB/T9115.2-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999

四、多層次金屬硬密封蝶閥用途：

本蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體最佳裝置。

五、多層次金屬硬密封蝶閥產品結構：

a）、彈性座密封結構

彈性座密封結構，采用偏心蝶板安裝在閥桿上，其邊績?yōu)榍蛐?、錐形兩種，并與彈性密封圈相配合.密封圈做成L形和U形兩種，與蝶板密封面相吻合。密封副在介質壓力作用下，產生微小的彈性變形，從而實現密封。根據閥門的公稱通經，公稱壓力選擇其結構形式，根據承壓受力設計密封圈壁厚。

b）、多層次密封結構

多層次密封結構，采用軟硬多疊層式金屬圈，將多疊層密封圈固定在蝶板上，使其不發生彎曲和移動，并有效避開了介質對疊層密封圈的直接沖刷，閥座密封面采用耐磨性能極佳的硬質合金焊條堆焊，從而提高了蝶閥的使用壽命。并具有金屬硬密封和彈性密封的雙重優點，無論在高溫或低溫情況下，均具有優良的密封性能。采用三維偏芯結構設計，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能。板構

C）、中線型結構

中線型結構，由閥體、內襯里層（聚四氟乙烯或橡膠）和（不銹鋼閥板或鍍鉻鋼閥板）、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。

六、主要技術參數：

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5	4.0
密封試驗(MPa)	0.66	1.1	1.76	2.75	4.4
強度試驗(MPa)	0.9	1.5	2.4	3.75	6.0
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

七、主要零部件材料：

型號		D343H-16C	D343W-16P	D343W-16R
工作壓力（MPa）		1.6-4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

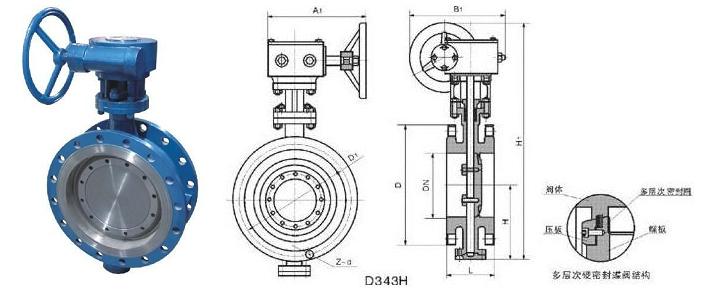

八、多層次金屬硬密封蝶閥主要連接及外形尺寸：

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70

訂貨須知：
一、①D343H多層次金屬硬密封蝶閥產品名稱與型號②D343H多層次金屬硬密封蝶閥口徑③D343H多層次金屬硬密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的D343H多層次金屬硬密封蝶閥型號，請按D343H多層次金屬硬密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
