一、產品[D971J電動襯膠蝶閥]的詳細資料:
設計標準 |
GB/T2238-1989 |
法蘭連接尺寸 |
GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
結構長度 |
GB/T12221-1989 |
壓力試驗 |
GB/T13927-2000;JB/T9092-1999 |
零件名稱 |
材料 |
閥體 |
球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR |
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
閥桿 |
2Cr13、不銹鋼 |
填料 |
O型圈、柔性石墨 |
公稱通徑DN(mm) |
DN50~1200 |
|||
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
密封試驗 |
0.66 |
1.1 |
1.76 |
|
低壓氣密試驗 |
0.5~0.7 |
|||
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |

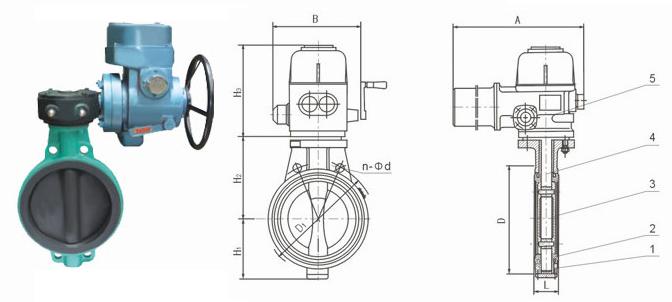

公稱通經(DN) |
主要尺寸 |
法蘭尺寸 |
||||||||
L |
L2 |
H |
H1 |
1.0MPa |
1.6MPa |
|||||
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|||||
50 |
108 |
43 |
63 |
530 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
46 |
70 |
530 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
80 |
114 |
46 |
83 |
565 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
100 |
127 |
52 |
105 |
600 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
125 |
140 |
56 |
115 |
640 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
150 |
140 |
56 |
137 |
705 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
200 |
152 |
60 |
164 |
775 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
250 |
165 |
68 |
206 |
945 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
300 |
178 |
78 |
230 |
1070 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
350 |
190 |
78 |
248 |
1140 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
400 |
216 |
102 |
289 |
1210 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
450 |
222 |
114 |
320 |
1335 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
500 |
229 |
127 |
342 |
1415 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
600 |
267 |
154 |
413 |
1605 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
700 |
430 |
165 |
478 |
1844 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
800 |
470 |
190 |
525 |
2040 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
900 |
510 |
203 |
585 |
2255 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1000 |
550 |
216 |
640 |
2380 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1200 |
630 |
254 |
755 |
2640 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
