一、產品[D681X系列氣動衛生級蝶閥]的詳細資料:

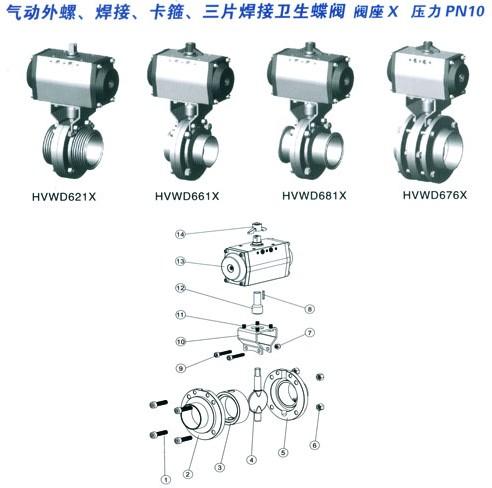

序號
|
零件名稱
|
材質
|
1
|
螺栓
|
不銹鋼304
|
2
|
左閥體
|
不銹鋼304、316、316L
|
3
|
閥座
|
無毒橡膠
|
4
|
蝶板
|
不銹鋼304、316、316L
|
5
|
右閥體
|
不銹鋼304、316、316L
|
6
|
螺母
|
不銹鋼304
|
7
|
螺母
|
不銹鋼304
|
8
|
鍵
|
不銹鋼304
|
9
|
螺栓
|
不銹鋼304
|
10
|
連接支架
|
不銹鋼304
|
11
|
螺栓
|
不銹鋼304
|
12
|
連接套
|
不銹鋼304
|
13
|
氣動執行器
|
|
14
|
位置指示器
|
|
※注:系列蝶閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。
GT/AT氣動執行器技術參數
|
D681X D621X氣動衛生級蝶閥閥體參數
|
||
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
20~108mm
|
氣源壓力
|
雙作用:2-8bar/單作用:4-8bar
|
公稱壓力
|
PN1.0、1.6MPa
|
輸出力矩
|
雙作用:4N·M~10560N·M
|
閥軸材質
|
304/316/316L不銹鋼
|
單作用:7N·M~2668N·M
|
閥體材質
|
304/316/316L不銹鋼
|
|
工作溫度
|
常溫型:-20℃~80℃(丁腈橡膠O型圈)
|
閥板材質
|
304/316/316L不銹鋼
|
高溫型:-20℃~160℃(氟橡膠O型圈)
|
閥座密封
|
硅膠、PTFE
|
|
動作范圍
|
0~90°±5°
|
結構形式
|
快裝型、螺紋型、焊接型
|
接口螺紋
|
GT40~GT83/AT50~AT88 G1/8″
|
溫度
|
硅膠、PTFE≤150℃
|
GT110~GT350/AT100~200 G1/4″
|
適用介質
|
食品、藥品、酒類,乳類、飲料
|
|
閥位信號
|
定位器:4~20mA/回信器:全開全關信號
|
特點
|
重量輕、操作力矩小、拆裝方便、耐老化
|
四、技術規范:
設計依據
|
GB標準
|
設計標準
|
GB/12237
|
試驗和檢驗
|
JB/T9002
|
※注:系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
五、主要技術參數 :
公稱通徑
|
DN(mm)
|
15~150
|
||
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、蒸氣、油品等。
|
|||
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|||
連接方式
|
快裝式、卡箍式、外螺紋、焊接式等
|
六、蝶閥密封材料選用和適用溫度:
材料品種
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
英語簡稱
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
型號代號
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
耐最高溫度
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
耐最低溫度
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
適用工作溫度
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
七、氣動衛生級蝶閥結構圖:
通徑
|
HVWD621X
|
HVWD676X
|
HVWD681X
|
HVWD661X
|
L0
|
H
|
執行器型號
(雙作用式) |
|||||||||
ISO
|
GB
|
M
|
L1
|
L2
|
D
|
L3
|
D
|
L4
|
D
|
|||||||
in
|
mm
|
ISO
|
GB
|
ISO
|
GB
|
ISO
|
GB
|
ISO
|
GB
|
|||||||
1/2
|
15
|
|
|
|
|
|
|
|
|
|
|
|
|
104
|
|
GTD40
|
3/4
|
20
|
|
|
|
|
|
|
|
|
|
|
|
|
104
|
|
GTD40
|
1
|
25
|
52×1/6
|
46×3
|
97
|
123
|
|
|
|
66
|
50.5
|
|
|
|
140
|
165
|
GTD52
|
11/4
|
32
|
58×1/6
|
55×3
|
97
|
133
|
|
|
|
70
|
50.5
|
|
|
|
140
|
172
|
GTD52
|
11/2
|
40
|
65×1/6
|
60×3
|
105
|
133
|
102
|
50.8
|
45
|
76
|
64
|
50
|
50.8
|
45
|
140
|
180
|
GTD52
|
2
|
50
|
78×1/6
|
70×4
|
105
|
133
|
106
|
63.5
|
57
|
80
|
77.5
|
50
|
63.5
|
57
|
164
|
198
|
GTD65
|
21/2
|
65
|
95×1/6
|
95×4
|
109
|
133
|
108
|
76.3
|
76
|
84
|
91
|
50
|
76.3
|
76
|
164
|
217
|
GTD65
|
3
|
80
|
110×1/4
|
105×4
|
145
|
143
|
120
|
89.1
|
89
|
90
|
106
|
60
|
89.1
|
89
|
164
|
227
|
GTD65
|
4
|
100
|
130×1/4
|
125×5
|
154
|
147
|
120
|
114.3
|
108
|
104
|
119
|
64
|
114.3
|
108
|
190
|
275
|
GTD80
|
5
|
125
|
|
|
|
|
132
|
|
133
|
|
|
112
|
|
133
|
190
|
295
|
GTD80
|
6
|
150
|
|
|
|
|
150
|
|
159
|
|
|
124
|
|
159
|
21O
|
320
|
GTD90
|
訂貨須知:
一、①D681X系列氣動衛生級蝶閥產品名稱與型號②D681X系列氣動衛生級蝶閥口徑③D681X系列氣動衛生級蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的D681X系列氣動衛生級蝶閥型號,請按D681X系列氣動衛生級蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
