一、產品[Z6S43H 氣動平板閘閥]的詳細資料：
系列型號：Z6s43(4)WF(Y、H)
連接方式：法蘭
結構形式：3-單閘板、4-雙閘板
密封性質：H-合金鋼、F-增強聚四氟乙烯、Y-硬質合金
公稱通徑：DN50～700mm，NPS2"～28"
公稱壓力：PN1.0～16.0MPa，Class150～900Lb
產品介紹：本公司生產的注水閥均為高壓平板閘閥。結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。該系列氣動平板閘閥閥門具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石、油、氣、長輸管線等領域。
工作溫度：-29℃～129℃閥體材料鑄鋼（WCB）MPa：1.0，2.5，4.0，6.4，10.0
1.閥門的設計與制造符合JB／T298-91＜管線用鋼制平板閘閥＞規定。
2.本閥門兩端尺寸，按 JB79-59 標準加工。
3.抗硫型平板閘閥材料參照MR0175-90＜油田設備用抗硫應力裂紋的金屬材料＞的規定。
尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。
二、氣動平板閘閥特點：
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門,本類閥門在管道中一般應當水平安裝。
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全。
5、全封閉結構，防護性能好，可適應全天候要求。
三、氣動平板閘閥工作原理： (雙重密封、自動泄壓、免維護)
1、閥門內部壓力相當時，閘板處于閉合狀態，閥座表面PTFE密封環形成初始密封，每次閥門開或關時，閥座圈能清潔閘板兩側。
2、對閥門施加管理壓力時，壓力作用于閘板，迫使它貼近出口閥座上PTFE環，壓縮它直到閘板停在鋼制閥座上，這樣，就形成了雙重密封，首先是PTFE對金屬密封，然后是金屬對金屬密封，閥座也被牢固地撿到凹槽，在這一點，O形圈阻止任何后部介質流。
3、閥體壓力泄放后，形成進口密封，管道壓力作用于進口閥座，使其移向閘板，這時形成PTFE對金屬的密封，同時，O形圈與閥座凹槽形成緊密的密封
4、閥門自動泄放多余的壓力，當閥體壓力大于管道壓力時，由于熱膨脹，進口閥座推向凹槽，閥體內多余的壓力在閥座與閘板之間泄放到管道中。
四、氣動平板閘閥根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
五、氣動平板閘閥執行標準：
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力 -溫度 |
產品標識 |
|
JB/T 5298 |
JB/T 5298 |
JB/T79 |
JB/T 5298 |
GB 9131 |
GB/T 12220 |
|
|
API6D |
API 6D |
ANSI B16.5 |
AP16D |
ANSI B16.34 |
MSS SP-25 |
六、氣動平板閘閥性能規范：
|
壓力等級 |
常溫下降壓力試驗 |
適用溫度 (℃) |
適用介質 |
|||||||
|
殼體 |
左密封 |
左密封 |
低壓密封 |
“G”型 |
“D”型 |
普通型 |
“抗硫” |
“基本” |
||
|
公稱壓力(MPa) |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29～250 |
-46～121 |
-29～121 |
含 H20和 |
石油 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
|
磅級 |
150 |
3.1 |
2.3 |
2.3 |
0.6 |
|||||
|
300 |
5.52 |
7.6 |
5.52 |
0.6 |
||||||
七、氣動平板閘閥零件材料：
|
零件名稱 |
零部件材料 |
|||
|
JB/T7298 |
API6D |
|||
|
閥門 /閥蓋 |
WCB |
WC6 |
A352-1CB |
A351-CF8M |
|
閘板 |
2Cr13+ENP |
20CrMoV+ST1 |
ANSI410+ENP |
ANSI 316+ENP |
|
閥桿 |
2Cr13 |
2Cr13 |
A182-F6a |
A182-F316S |
|
閥座 |
25+PTFE |
20CrMoV+ST1 |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨 |
聚四氟乙烯 /PTFE+FPM |
|
|
墊片 |
18-8/柔性石墨 |
|||
|
螺栓 |
35 |
35CrM0 |
A193-B7M |
A193-B8 |
|
適用溫度 |
-29～250℃ |
-29-550℃ |
-46-350℃ |
-40-200℃ |
|
適用介質 |
水、油品、蒸汽 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸類 |

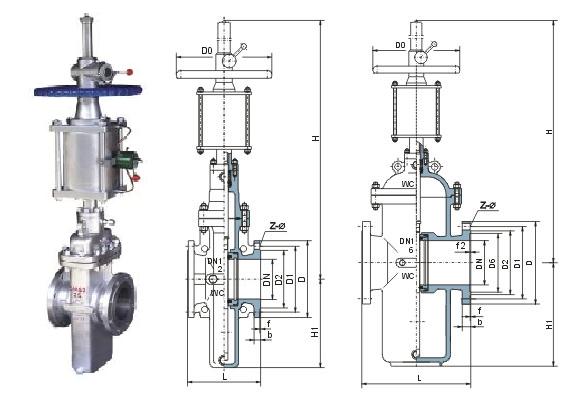

八、氣動平板閘閥外形和連接尺寸 單位Unit：mm
|
DN |
PN16
PN25
150Lb |
PN40
PN64
300Lb |
PN40
PN64
PN100 |
PN100
600Lb |
PN160
PN200 |
900Lb
1500Lb |
|
50 |
178 |
216 |
250 |
292 |
280 |
330 |
|
65 |
190 |
241 |
280 |
330 |
315 |
356 |
|
80 |
203 |
283 |
310 |
356 |
380 |
381 |
|
100 |
229 |
305 |
350 |
432 |
425 |
457 |
|
125 |
254 |
381 |
400 |
508 |
480 |
559 |
|
150 |
267 |
403 |
450 |
559 |
530 |
610 |
|
200 |
292 |
419 |
550 |
660 |
620 |
737 |
|
250 |
330 |
457 |
650 |
787 |
730 |
838 |
|
300 |
356 |
502 |
750 |
838 |
850 |
965 |
|
350 |
381 |
762 |
850 |
889 |
980 |
1029 |
|
400 |
406 |
838 |
950 |
991 |
1100 |
1130 |
|
450 |
432 |
914 |
1050 |
1092 |
1200 |
1219 |
|
500 |
457 |
991 |
1150 |
1194 |
1250 |
1321 |
|
600 |
508 |
1143 |
1350 |
1397 |
1450 |
1549 |
訂貨須知：
一、①Z6S43H 氣動平板閘閥產品名稱與型號②Z6S43H 氣動平板閘閥口徑③Z6S43H 氣動平板閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z6S43H 氣動平板閘閥型號，請按Z6S43H 氣動平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
