隔膜閥
EG6K41J英標常開式氣動隔膜閥
    • 產品型號:
    • EG6K41J英標
    • 產品口徑:
    • 15~300mm
    • 產品壓力:
    • 0.6-1.6MPa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[EG6K41J英標常開式氣動隔膜閥]的詳細資料:
    產品名稱：英標常開式氣動隔膜閥
    產品型號:EG6K41J
    產品用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
    1、氣動隔膜閥可根據不同的介質壓力和操作壓力，按下表選擇不同規格的執行機構，以達到最理想的使用效果。
    2、當用戶不提出要求時，氣動隔膜閥的密封壓力一般均調試為0.66MPa，只有當LP＜0.6MPa的閥門，其密封壓力按表中的LP值進行調試。
    3、表中OP為氣源操作壓力，LP為管道壓力。
    適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
    壓力等級：PN0.6、1.0、1.6
    二、主要性能規范:



    型號
    公稱壓力
    PN（Mpa）
    試驗壓力PS（Mpa）
    適用介質
    工作溫度（℃）


    EG6K41WJFS-6
    0．6
    0．9
    0．66
    W．非腐蝕性流體
    J·一般腐蝕性流體
    FS。強酸堿及各種有機溶劑
    （溶融堿金屬元素氧除外）
    ≤100
    ≤85
    ≤150
    EG6K41WJFS-10
    1．0
    1．5
    1．1
    EG6K41WJFS-16
    1．6
    2．4
    1．76



    三、主要零件材質：
    零件名稱
    閥體
    閥瓣、閥蓋
    氣缸、氣缸蓋
    螺桿、閥桿、活塞
    隔膜
    材料
    HT200襯氟塑料、襯橡膠
    HT200
    HT200
    35
    氟丁橡膠、氟塑料

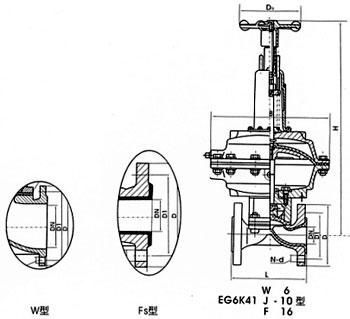

    四、主要外形連接尺寸及重量：



    型號
    公稱通徑
    DN（mm）
    尺寸
    氣動裝置
    質量
    （㎏）
    L
    f
    D1
    D
    D0
    n-d
    H
    B
    代號
    ES
    耗氣量（cm3）
    氣源壓力（MPa）
    氣源接頭
    J型
    W型
    EG6K41WJFS-16
    20
    121
    117
    2
    75
    105
    140
    4-13．5
    343
    168
    68
    163．87
    0．3
    1/8
    6．3
    25
    131
    127
    2
    85
    115
    140
    4-13．5
    345
    168
    68
    , 196．65
    0．3-0．4
    1/8
    7．3
    32
    150
    146
    2
    100
    140
    140
    4-17．5
    363
    260
    68
    229．4
    0．3-0．4
    1/8
    8．3
    40
    163
    159
    2
    110
    150
    140
    4-17．5
    430
    260
    69
    1458．7
    0．3-0．4
    1/4
    14．3
    50
    194
    190
    2
    125
    165
    140
    4-17．5
    575
    260
    70
    3162．7
    0．3-0．4
    1/4
    26
    EG6K41WJFS-10
    65
    220
    216
    2
    145
    185
    140
    4-17．5
    588
    260
    70
    3243
    0．3-0．4
    1/4
    30．8
    80
    258
    254
    2
    160
    200
    165
    8-17．5
    769
    425
    71
    6636．8
    0．4-0．5
    3/8
    64．9
    100
    309
    305
    2
    180
    220
    280
    8-17．5
    816
    425
    71
    6948
    0．4-0．5
    3/8
    70．3
    125
    362
    356
    3
    210
    250
    280
    8-17．5
    820
    425
    71
    7374．2
    0．4-0．5
    3/8
    80．7
    150
    412
    406
    3
    240
    285
    280
    8-22
    920
    549
    72
    10652
    0．5
    3/8
    131．2
    EG6K41WJFS-6
    200
    527
    521
    4
    295
    340
    280
    8-22
    1010
    549
    72
    16715
    0．5
    3/8
    212



    注：1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
    2、氣動閥門的反饋信號采用無觸點傳感技術。
    3、采用氣缸活塞式。
    4、當氣源發生故障時，可操作手輪使閥門開啟

    訂貨須知：
    一、①EG6K41J 型常開氣動隔膜閥產品名稱與型號②EG6K41J 型常開氣動隔膜閥口徑③EG6K41J 型常開氣動隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的EG6K41J 型常開氣動隔膜閥型號，請按EG6K41J 型常開氣動隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
