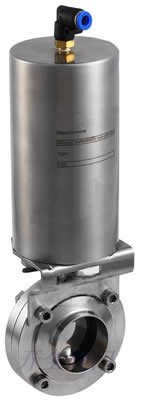

一、產品[D621氣動衛生蝶閥]詳細資料:
主要特點:
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封材料耐老化、耐腐蝕,使用壽命長等特點。
二、采用標準:
設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
三、執行機構
采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
四、附件的選項:
根據不同控制和要求可選擇下列附件:
切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構
五、主要技術參數:
公稱通徑
|
DN(mm)
|
15~150
|
||
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、蒸氣、油品等。
|
|||
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|||
連接方式
|
快裝式、卡箍式、外螺紋、焊接式等
|
六、主要零件的材質:
零件名稱
|
材料
|
閥體
|
304、316、316L
|
蝶板
|
304、316、316L
|
密封圈
|
硅橡膠、氟橡膠、聚四氟
|
閥桿
|
304、316、316L
|
填料
|
硅橡膠、氟橡膠、聚四氟
|
七、蝶閥密封材料選用和適用溫度:
材料品種
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
英語簡稱
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
型號代號
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
耐最高溫度
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
耐最低溫度
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
適用工作溫度
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
八、主要外形尺寸:
|
訂貨須知:
一、①D621氣動衛生蝶閥產品名稱與型號②D621氣動衛生蝶閥口徑③D621氣動衛生蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的D621氣動衛生蝶閥型號,請按D621氣動衛生蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
