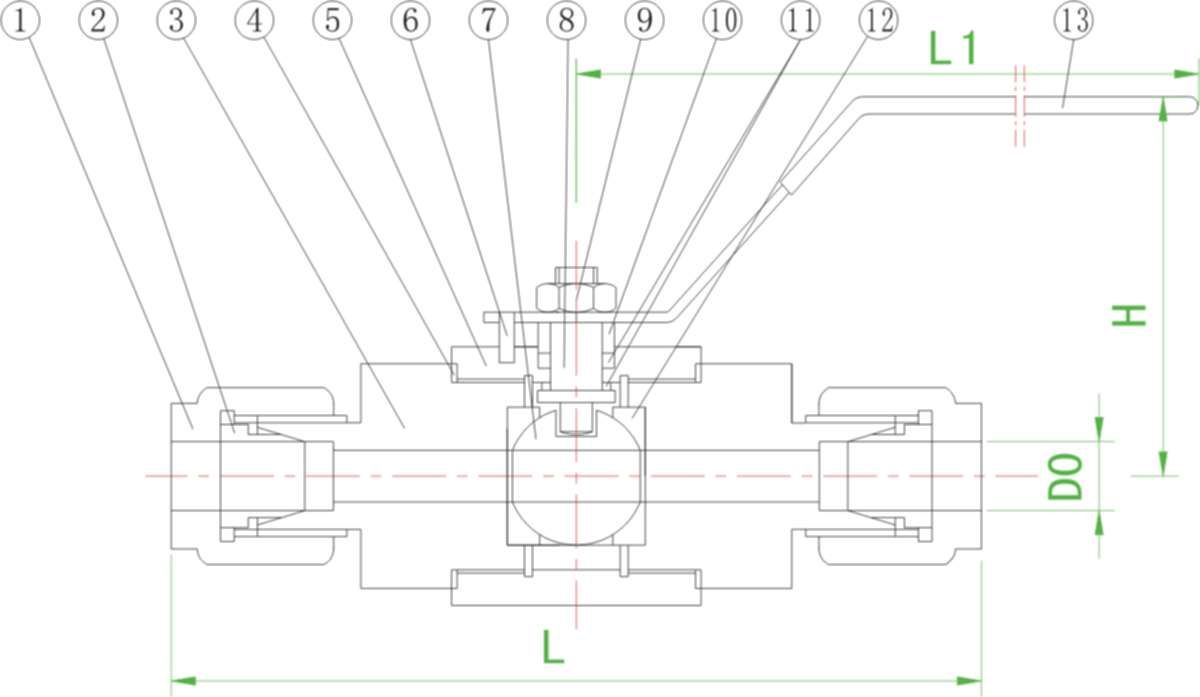

序號
|
零件名稱
|
不銹鋼
|
碳鋼
|
1
|
螺帽
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
2
|
雙卡組合
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
3
|
閥蓋
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
4
|
閥蓋墊片
|
PTFE
|
PTFE
|
5
|
閥體
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
6
|
定位銷
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
7
|
球
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
8
|
閥桿
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
9
|
閥桿螺母
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
10
|
格南螺母
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
11
|
密封填料
|
PTFE
|
PTFE
|
12
|
閥座
|
PTFE
|
PTFE
|
13
|
手柄
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
三、主要性能規(guī)范:
型號
|
名稱
|
公稱壓力
|
強度試驗壓力
|
密封試驗壓力
|
主要材料
|
適用溫度(℃)
|
||||
閥體
|
閥座
|
球
|
閥桿
|
填料
|
||||||
QG·Y1
|
氣源球閥
|
1.0
2.5 |
1.5PN
|
1.1PN
|
H62
|
耐酸鋼
|
聚四氟乙烯PTFE
|
常溫
|
||
QY-1
|
氣動管路球閥
|
|||||||||
QY-2
|
||||||||||
QY-3
|
||||||||||
QG·Y1
|
卡套式球閥
|
2.5
4.0 6.4 |
碳鋼耐酸鋼
|
耐酸鋼
|
聚四氟乙烯PTFE
|
-20~200
|
||||
QH J·Y1
|
||||||||||
QG·Y1
|
取壓球閥
|
|||||||||
QH J·AY1
|
||||||||||
QG·M1
|
壓力表球閥
|
|||||||||
QH J·M1
|
||||||||||
Q11SA
|
內螺紋球閥
|
柔性石墨
|
-40~150
|
|||||||
Q91SA
|
異徑球閥
|
型號
|
名稱
|
公稱通徑DN(mm)
|
配管通徑Do(mm)
|
結構長度L(mm)
|
QG·Y1
|
氣源球閥
|
1、6
|
6、8
|
90
|
QY-1
|
氣動管路球閥
|
-
|
6、8、10
|
66、68、80
|
QY-2
|
氣動管路球閥
|
-
|
6、8、10
|
65、66、67
|
QY-3
|
氣動管路球閥
|
-
|
6、8、10
|
65、66、67
|
QG·Y1
|
卡套式球閥
|
10
|
12、14
|
130
|
QH J·Y1
|
卡套式球閥
|
10、15
|
12、14、18
|
130
|
QG·Y1
|
取壓球閥
|
10
|
12、14
|
105
|
QH J·AY1
|
取壓球閥
|
10、15
|
12、14、18
|
105
|
QG·M1
|
壓力表球閥
|
10
|
-
|
145
|
QH J·M1
|
壓力表球閥
|
3
|
-
|
145
|
Q11SA
|
內螺紋球閥
|
10、15
|
-
|
68
|
Q91SA
|
異徑球閥
|
10
|
14
|
100
|
公稱通徑
|
D0
|
L
|
L1
|
H
|
DN3
|
Φ6
|
86
|
110
|
44
|
DN6
|
Φ8
|
90
|
110
|
48
|
DN10
|
Φ14
|
95
|
110
|
55
|
