公稱通徑
|
DN(mm)
|
6~100mm
|
||
公稱壓力
|
PN(MPa)
|
2.5
|
4
|
6.4
|
試驗壓力
|
強度試驗壓力
|
3.8
|
6
|
9.6
|
高密封試驗壓力
|
3
|
4.8
|
7.6
|
|
低壓氣密封試驗壓力
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸汽、油品、酸類腐蝕性等。
|
|||
適用溫度
|
< 150℃(PTFE) < 300℃(PLL)
|
三、Q11F二片式球閥主要零件材料:
序號
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
||
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
2
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
3
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
4
|
密封墊
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
5
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
6
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS304
|
7
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
8
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
9
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
10
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
12
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
13
|
手柄套
|
塑料
|
塑料
|

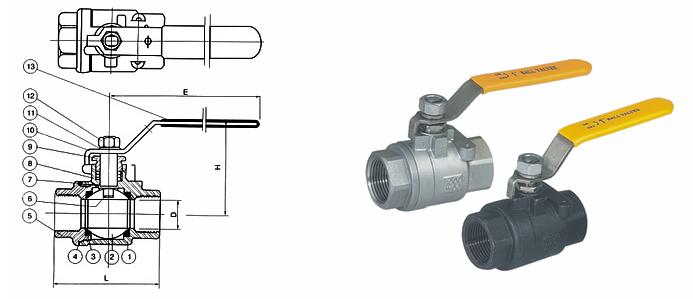

四、Q11F二片式球閥主要尺寸:
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
3″
|
4″
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
L
|
55
|
55
|
65
|
75
|
88
|
102
|
110
|
125
|
162
|
189
|
260
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
180
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
重量(KG)
|
0.2
|
0.2
|
0.35
|
0.5
|
0.75
|
1.3
|
2.0
|
3.3
|
4.5
|
6.1
|
9.9
|
注:二片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架和銷定裝置。
