一、產品[DQ41F法蘭低溫球閥]的詳細資料:
產品型號:DQ41F
產品名稱:法蘭低溫球閥-
產品說明:DQ41F低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根據我公司的設計和計算確定.低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等,不但易燃易爆,而且在升溫時要氣化,氣化時,體積膨脹數百倍。
凱斯特液化天然氣閥門的材料非常重要,材質不合格,會造成殼體及密封面的外漏或內漏;零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。因此,在開發、設計、研制液化天然氣閥門的過程中,材質是首要關鍵的問題。閥體、閥蓋采用:LCB(-46℃)、LC3(-101℃)、CF8(304)(-196℃).
凱斯特對所生產的低溫閥門經特殊的低溫處理,將粗加工的零件置于冷卻介質中數小時(2-6小時),以釋放應力,確保材料的低溫性能,保證精加工尺寸,以防閥門在低溫工況時,因溫度變化造成變形而導致的泄漏。
二、DQ41F法蘭低溫球閥-執行標準 美標閥門
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
三、DQ41F法蘭低溫球閥-壓力試驗
公稱壓力 |
1.6 |
2.5 |
4.0 |
強度試驗 |
2.4 |
3.8 |
6.0 |
水密封試驗 |
1.8 |
2.8 |
4.4 |
氣密封試驗 |
0.4-0.7 |
四、DQ41F法蘭低溫球閥-主要零件材料 不銹鋼閥門
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球體 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
閥 座 |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
||||||
墊片 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片 |
||||||
閥桿座 |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 |
||||||
填料 |
聚四氟乙烯PTFE 增強柔性石墨 |
||||||
填料壓蓋 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
溫度 |
-40~150 |
||||||
介質 |
水 蒸汽 油品 |
硝酸類 |
強氧化介質 |
醋酸類 |
尿素類 |

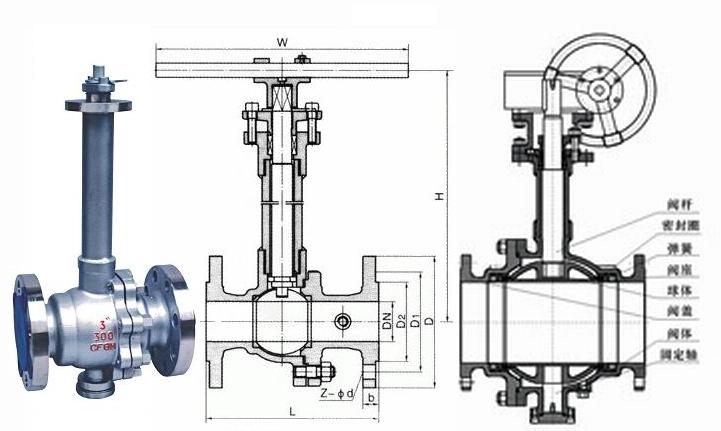

五、DQ41F法蘭低溫球閥-主要外形尺寸
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
凸面法蘭
DQ41
16C
16P
16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
|
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
|
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
凸面法蘭
RF
DQ41
25
25P
25R |
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
|
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
