GD341X法蘭式管網蝶閥

- 產品型號:
- GD341X
- 產品口徑:
- 80-2000mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 鑄鐵、碳鋼
聯系我們

產品說明

一、產品[GD341X法蘭式管網蝶閥]的詳細資料：

產品名稱：GD341X法蘭式管網蝶閥,管網蝶閥,供水管網蝶閥

產品型號：GD341X

產品概述：GD341X法蘭式地下管網蝶閥又叫翻板閥，是一種結構簡單的調節閥，該閥門操作輕便，嚴密的密封性能，超長的使用壽命。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。

二、GD341X法蘭式地下管網蝶閥用途：

GD341X法蘭式地下管網蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上。

三、GD341X法蘭式地下管網蝶閥特點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。

3、可以運送泥漿，在管道口積存液體最少。

4、低壓下，可以實現良好的密封。

5、調節性能好。

6、全開時閥座通道有效流通面積較大，流體阻力較小。

7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。

8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。

9、安裝方便。

10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。

四、GD341X法蘭式地下管網蝶閥執行標準：

法蘭連接尺寸：GB/T17241.6-98；GB9115-88

結構長度：GB12221-89

壓力試驗：GB/T13927-92；

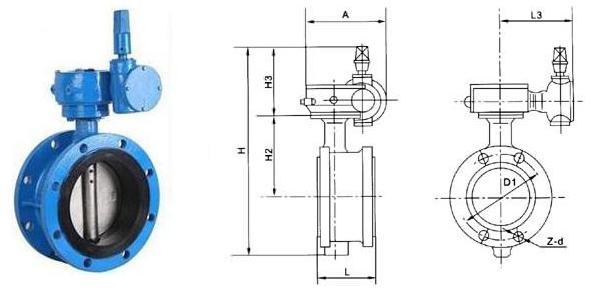

五、GD341法蘭式管網蝶閥GD341X-6、10、16ZP、R、C連接尺寸：

通徑DN	L	H	H2	H3	A	B	D1			Z-d
通徑DN	L	H	H2	H3	A	B	0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa
80	114	495	140	250	163	97	150	160	160	4-18	8-18	8-19
100	127	506	142	250	163	97	170	180	180	4-18	8-18	8-19
125	140	570	185	250	163	97	200	210	210	8-18	8-18	8-19
150	140	600	200	250	163	97	225	240	240	8-18	8-22	8-23
200	152	670	225	270	230	114	280	295	295	8-18	8-22	12-23
250	250	751	266	270	230	114	335	350	355	12-18	12-22	12-28
300	270	855	340	270	230	114	395	400	410	12-22	12-22	12-28
350	290	915	375	270	230	114	445	460	470	12-22	16-22	16-28
400	310	970	395	270	331	143	495	515	525	16-22	16-26	16-31
450	330	1015	420	270	331	143	550	565	585	16-22	20-26	20-31
500	350	1110	480	270	331	143	600	620	650	20-22	20-26	20-34
600	390	1303	515	343	487	377	705	725	770	20-26	20-30	20-37
700	430	1425	577	343	487	377	810	840	840	24-26	24-30	24-37
800	470	1523	620	343	487	377	920	950	950	24-30	24-33	24-40
900	510	1703	715	358	650	410	1020	1050	1050	24-30	28-33	28-40
1000	550	1793	755	358	650	410	1120	1160	1170	28-30	28-36	28-43
1200	630	2053	900	358	650	410	1340	1380	1390	32-33	32-39	32-49
1400	710	2320	995	425	940	460	1560	1590	1590	36-36	36-42	36-49
1600	790	2675	1150	425	940	460	1760	1820	1820	40-36	40-48	40-56
1800	870	2796	1247	425	940	460	1970	2020	2020	44-39	44-48	44-56
2000	950	3075	1360	425	940	460	2180	2230	2230	48-42	48-48	48-62

訂貨須知：
一、①GD341X法蘭式管網蝶閥產品名稱與型號②GD341X法蘭式管網蝶閥口徑③GD341X法蘭式管網蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的GD341X法蘭式管網蝶閥型號，請按GD341X法蘭式管網蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
