法蘭球閥
Q41F日標法蘭球閥
    • 產品型號:
    • Q41F日標
    • 產品口徑:
    • 15-200mm
    • 產品壓力:
    • 10-20K
    • 產品材質:
    • 鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼
產品說明

  • 一、產品[Q41F日標法蘭球閥]的詳細資料：

    產品名稱：JIS日標球閥,Q41F-10K日標法蘭球閥,日標不銹鋼球閥

    產品型號：Q41F-10K、Q41F-20K
    產品概述：日標法蘭球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
    二、日標球閥產品特點：
    （1）流體阻力小，全通徑的球閥基本沒有流阻。
    （2）結構簡單、體積小、重量輕。
    （3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
    （4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
    （5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
    （6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
    （7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
    （8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
    三、技術參數：
    適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
    適用溫度：-196～350℃
    驅動方式：手動、氣動、電動、液動等。
    公稱通徑：DN 15-250 1/2"～10"

    制造標準
    設計與制造按ANSI B16.34，JIS 2071
    結構長度按JIS B2002
    法蘭連接尺寸按JIS B2212，2214
    檢驗按JIS B2003

    四、日標球閥應用范圍：
    日標球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
    五、JIS日標球閥技術規范：
    設計依據
    日標系列
    設計標準
    BS5351
    法蘭連接結構長度
    JIS B2002
    結構長度(焊接)
    -
    連接法蘭
    JIS B2212 B2214
    對焊端
    -
    試驗和檢驗
    JIS B2003
    六、JIS日標球閥試驗壓力：

    試驗壓力(MPa)
    磅級(Class)
    殼體試驗
    密封試驗
    10K
    2.4
    1.5
    20K
    5.8
    4.0
    七、JIS日標球閥零件材料：
    名稱
    WCB類
    CF8類
    CF3類
    CF8M類
    CF3M類
    閥體主體
    A216-WCB
    A315-CF8
    A35-CF3
    A351-CF8M
    A351-CF3M
    球體
    B2-B8
    A105-1025
    A182-F304L
    A182-F304L
    A132-F316
    A182-F316L
    B8以上
    A216-WCB
    A351-CF8M
    A351-CF3
    A351-CF8M
    A351-CF3M
    閥桿
    A182-F6a
    A182-F304
    A182-F304L
    A182-F336
    A182-F316L
    閥座
    PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
    閥座支承圈
    A105-1025
    A182-F304
    A182-F304L
    A182-F316
    A182-F316L
    彈簧

    3yc-7/17-49H
    O形圈
    NBR
    氟橡膠
    螺柱
    A193-B7
    A193-B8
    螺母
    A194-2H
    A194-8

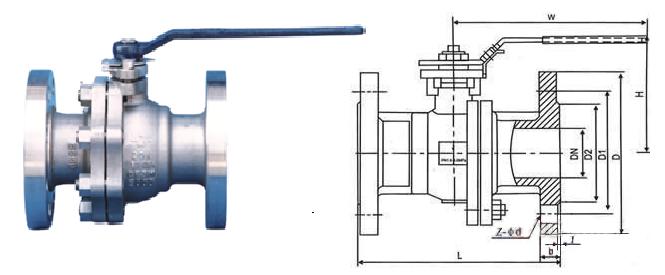

    八、JIS日標球閥外形尺寸：
    公稱壓力
    公稱通徑
    d
    L
    D
    D1
    D2
    b
    f
    Z-Φd
    H
    W
    JIS10K
    15
    15
    108
    95
    70
    52
    12
    1
    4-15
    79
    135
    20
    20
    117
    100
    75
    58
    14
    1
    4-15
    84
    135
    25
    25
    127
    125
    90
    70
    14
    1
    4-19
    95
    170
    32
    32
    140
    135
    100
    80
    16
    2
    4-19
    103
    170
    40
    38
    165
    140
    105
    85
    16
    2
    4-19
    111
    200
    50
    50
    178
    155
    120
    100
    16
    2
    4-19
    120
    200
    65
    64
    190
    175
    140
    120
    18
    2
    4-19
    153
    300
    80
    76
    203
    185
    150
    130
    18
    2
    8-19
    163
    300
    100
    100
    229
    210
    175
    155
    18
    2
    8-19
    182
    400
    125
    125
    356
    250
    210
    185
    20
    2
    8-23
    260
    500
    150
    150
    394
    280
    240
    215
    22
    2
    8-23
    280
    800
    200
    200
    457
    330
    290
    265
    22
    2
    12-23
    -
    1100
    JIS20K
    15
    15
    140
    95
    70
    52
    14
    1
    4-15
    79
    135
    20
    20
    152
    100
    75
    58
    16
    1
    4-15
    84
    135
    25
    25
    165
    125
    90
    70
    16
    1
    4-19
    95
    170
    32
    32
    178
    135
    100
    80
    18
    2
    4-19
    103
    170
    40
    38
    190
    140
    105
    85
    18
    2
    4-19
    111
    200
    50
    50
    216
    155
    120
    100
    18
    2
    8-19
    120
    200
    65
    64
    241
    175
    140
    120
    20
    2
    8-19
    153
    300
    80
    76
    283
    200
    160
    135
    22
    2
    8-23
    163
    300
    100
    100
    305
    225
    185
    160
    24
    2
    8-23
    182
    400
    125
    125
    381
    270
    225
    195
    26
    2
    8-25
    260
    500
    150
    150
    403
    305
    260
    230
    28
    2
    12-25
    280
    800
    200
    200
    502
    350
    305
    275
    30
    2
    12-25
    -
    1100

    訂貨須知：
    一、①Q(mào)41F日標法蘭球閥產品名稱與型號②Q41F日標法蘭球閥口徑③Q41F日標法蘭球閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的Q41F日標法蘭球閥型號，請按Q41F日標法蘭球閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
