產品匯總

Q11F一片式球閥

- 產品型號:
- Q11F一片式
- 產品口徑:
- 1/4-4"
- 產品壓力:
- 1.0-6.4Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[Q11F一片式球閥]的詳細資料：

產品名稱：一片式球閥

產品特點：應用規范公稱壓力：1.6-6.4MPa 適用溫度范圍：-20～232℃～350℃ 適用介質：水、油、氣及某此腐蝕性液體（W.O.G）螺紋類型：G·NPT.BSPT.BSP.DIN259/2999 一片式球閥價格,一片式球閥報價,一片式球閥廠家。

A、一片式球閥具有以下優點：

　　1．流體阻力小，其阻力系數與同長度的管段相等。

　　2．結構簡單、體積小、重量輕。

　　3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

　　4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

　　B,一片式球閥按其通道位置可分為直通式，三片式球閥和直角式。后兩種球閥用于分配介質與改變介質的流向。廣式球閥安裝與維護應注意以下事項：

　　1.要留有閥柄旋轉的位置。

　　2. 不能用作節流。

　　3帶傳動機構的球閥應直立安裝。

　　C,廣式球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

　　D,一片式球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

　　1．流體阻力小，其阻力系數與同長度的管段相等。

　　2．結構簡單、體積小、重量輕。

　　3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

　　4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。

　　一片式球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油化工城市給排水等要求嚴格切斷的工況。

　　E,一片式球閥工作原理如下：

　　一)、開啟過程

　　1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

　　2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

　　3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

　　4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

　　二)、關閉過程

　　1關閉時，順時針旋轉手柄，閥桿開始下降并使球體離開閥座開始旋轉。

　　2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

　　3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

　　4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

　　F,一片式球閥的結構特點：

　　1、啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

　　2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

　　3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

　　4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手柄閥門就能輕松啟閉。

　　5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

　　6、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

二、主要技術參數：

公稱通徑	DN（mm）	6～100mm
公稱壓力	PN（MPa）	2.5	4	6.4
試驗壓力	強度試驗壓力	3.8	6	9.6
	高密封試驗壓力	3	4.8	7.6
	低壓氣密封試驗壓力	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	< 150℃(PTFE) < 300℃(PLL)

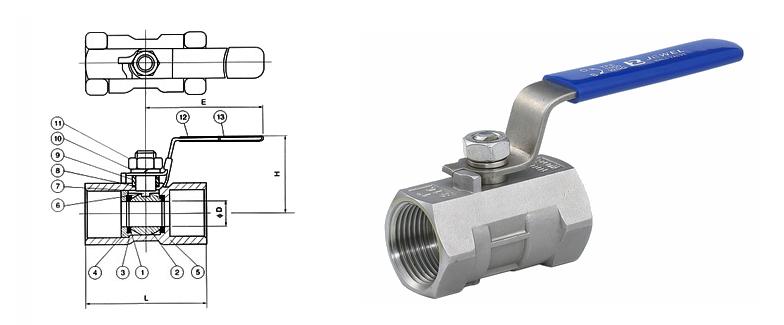

三、Q11F一片式球閥主要零件材料：

序號	零件名稱	材質
1	密封圈	聚四氟乙烯PTFE
2	球體	不銹鋼SS316
3	密封墊	聚四氟乙烯PTFE
4	閥蓋	不銹鋼SS316
5	閥體	不銹鋼CF8M
6	閥桿	不銹鋼SS316
7	止推墊圈	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE
9	填料壓蓋螺母	不銹鋼SS304
10	墊圈	不銹鋼SS304
11	閥桿螺母	不銹鋼SS304
12	手柄套	塑料
13	手柄	不銹鋼SS304

四、Q11F一片式球閥主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″
D	5.0	7.0	9.2	12.5	15.0	20.0	24.5	32
L	40	45	58	60	72	78	83	100
H	35	37	43.5	47	50	57	69	74.5
E	64	70	90	90	103	103	127	127
重量WT（g）	55	95	165	250	405	525	850	1400

訂貨須知：
一、①一片式球閥產品名稱與型號②一片式球閥口徑③一片式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的一片式球閥型號，請按一片式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://0577home.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
