一、產品[Z60Y高溫高壓電站閘閥]詳細資料：

用途: Z60Y高溫高壓電站閘閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。適用于公稱壓力PN16.0-32.0MPa，工作溫度≤540℃（其中P57170V工作溫度為570℃）的石油，化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣等非腐蝕性介質。。操作方式有：手動、齒輪傳動、電動等。

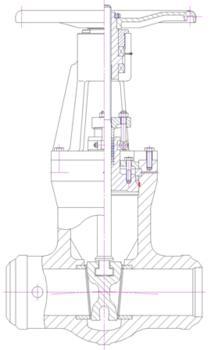

結構簡述

1、采用壓力自緊式密封結構，彈性閘板，兩端支管為焊接連。
2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
閥瓣密封面經硬化氮化處理。
3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。
4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作。可根據用戶要求選配揚州電力設備修造廠引進西門子技術生產的2SA30系列、上海自動化儀表股份有限公司十一廠引進英國ROTORK生產的A系列、瑞基測控設備有限公司生產的RA系列電動頭。

技術工藝優勢：

1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面 100% 吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；



二、標準與規范：

設計與制造	結構長度	壓力--溫度等級	試驗與檢驗
E101JB/T3595DL/T531	E101JB/T2766GB/T5188.1	E101JB/T3595	E101

三、型號：

對接焊端 產品型號 ANSIB16.25DL/T531 Z60Y-160 Z60Y-P54100V Z60Y-200 Z60Y-P54140V Z60Y-250 Z60Y-P54170V Z60Y-320 Z60Y-P54170V 錐齒輪傳動閘閥 在型號“Z”后插入“5”，示例Z560Y-160 電動閘閥 在型號“Z”后插入“9”，示例Z960YP54100V 四、性能規范：



型號	公稱壓力PN(Mpa)	試驗壓力（MPa)		適用溫度(℃)
		強度試驗	密封試驗
Z60Y-160	16.0	24	17.6	≤425
Z60Y-200	20.0	30	22
Z60Y-250	25.0	37.5	27.5
Z60Y-320	32.0	48	35.2
Z60Y-P54100V	P54100V	30	11	≤540
Z60Y-P54140V	P54140V	42	15.4
Z60Y-P54170V	P54170V	48	18.7
Z60Y-P54170V	P54170V	63	18.7	≤570

五、主要零件材料：

零件名稱	材料牌號
閥體	WCBA105	Wc612Cr1MoV	Wc612Cr1MoV
閥蓋	WCB35	Wc612Cr1MoV	Wc612Cr1MoV
支架	WCB	WCB	WCB
閘板	WCB	Wc6	Wc9
閥桿	2Cr13	25Cr2MoV20Cr1Mo1V1A	25Cr2MoV20Cr1Mo1V1A
閥座	25	304	304
密封環(墊片)	包覆墊、增強柔性石墨
填料	增強柔性石墨
閥桿螺母	ZCuAI10Fe3

六、主要外形尺寸及連接尺寸：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要外形尺寸及連接尺寸						重量 (Kg)
		L	D	L1	d	H	D0
16.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	166	15
	40	150	49	15	36	285	180	23
	50	170	61	16	45	338	180	35
20.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	25
	50	170	61	16	45	338	180	37
25.0	15	90	23	10	13	182	118	6
	20	110	29	11	18	210	130	10
	25	120	35	12	23	235	150	13
	32	130	43	14	28	258	180	16
	40	150	49	15	36	285	180	27
	50	170	61	16	45	338	180	40

結構優勢與特點：
●設計制造按JB/T3595等標準，可與國產設備配套使用。
●閥門中腔采用壓力自紫式密封結構、密封性能好。支管兩端為焊接結構。
●閘板與閥座密封面采用司太立（stellite）鉆基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
●閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
●啟閉件的結構可根據用戶要求設計成單板、雙板平行雙板等不同形式。

主要外形尺寸肜連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主要外形尺寸及連接尺寸					重量 (Kg)
		d	L	H	L1	L2
25.0	50	43	216	840	363	197	103
	65	57	254	915	363	197	110
	80	67	305	950	363	197	135
	100	84	406	1164	437	277	234
	125	100	483	1402	437	277	343
	150	125	700	1129			450
	175	158	711(750)	1650	457	309	638
	225	200	864(850)	1650	554	309	654
	300	280	1067	2106	764	398	1973
32.0	100	96	533	1236	437	277	234
	125	118	610	1402	437	277	315
	150	148	762(750)	1403	526	283	672
	175	148	762(750)	1650	554	309	684
	225	222	1041(850)	1650	554	309	696
	350	350	1250	2255	-	-	2605
P54100V	175	148	762(750)	1650	554	309	683
	225	222	1041(850)	1650	554	309	704
	250	222	1041(900)	1795	554	309	1214
	300	294	1254	2080	554	309	2125
P5414V	125	136	600	1115	-	-	-
	175	175	750	1205	-	-	-
	225	217	850	1490	-	-	-
P54170V	125	98	630(580)	1230	437	277	312
	225	186	1060(850)	1680	554	309	1404
	300	278	1397	2265	764	-	2834
	350	338	1550	2536	715	-	5591
P57170V	125	124	600	1115	-	-	-
	175	163	750	1205	-	-	-
	225	201	850	1490	-	-	-

安裝說明：

1、必須垂直安裝，閥桿向上，介質流向可從任何一側流入。

2、電動裝置安裝在環境溫度為一20"C～+40℃，相對濕度≤80％無腐蝕，無爆炸性氣體環境中。
3、電動裝置用于管道溫度低于350"(：時，則采用半流體鋰基潤滑油(Q／sYl002—65) 用于管道溫度高于350~(：時，則采用GB492—2N一4鈉基潤滑脂進行潤滑。
