法蘭式蝶閥

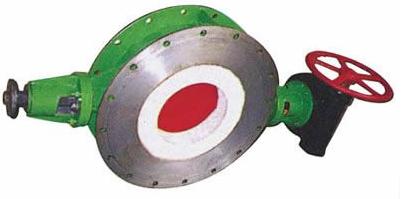

HTDQ36P1W 1200℃高溫蝶閥
    • 產品型號:
    • HTDQ36P1W
    • 產品口徑:
    • 200-1800mm
    • 產品壓力:
    • 0.25MPa
    • 產品材質:
    • 特種高溫鋼
產品說明
  • 一、高溫調控蝶閥(1200℃ SO2二氧化硫?qū)S玫y)詳細資料:

    高溫蝶閥-HTDQ36P1W高溫蝶閥簡介:
      該產品是特殊設計的高溫調節控制閥,產品結構設計合理,操作方便,使用可靠。操作可用蝸輪蝸桿、電動、氣動,滿足程控和遙控的需要。產品廣泛應用于硫磺制酸高溫副線,以及冶煉、石化系統中的高爐配風、鍋爐管道作為控制調節閥使用。

    高溫蝶閥-HTDQ36P1W高溫蝶閥標準與規范:
    設計制造標準按Q/ZXD 05-2006《高溫調控蝶閥》。

    二、高溫蝶閥-HTDQ36P1W高溫蝶閥結構簡圖:

    三、高溫蝶閥-HTDQ36P1W高溫蝶閥外形及連接尺寸:

    公稱通徑

    L

    D

    D1

    D2

    D3

    D4

    b

    t

    L1

    L2

    DN(mm)

    NPS

    600

    24

    470

    600

    580

    630

    1220

    1370

    30

    22

    1220

    1460

    四、HTDQ36P1W高溫蝶閥技術參數和性能參數:

    高溫蝶閥-HTDQ36P1W高溫蝶閥技術參數和性能參數

    高溫蝶閥-HTDQ36P1W高溫蝶閥主要零件材料

    公稱通徑

    公稱壓力

    適用溫度

    適用介質

    閥體

    閥板

    閥桿

    填料

    DN200~

    DN1800



    0.25MPa

    ≤1350℃



    SO2、SO3

    及其他高溫

    氣體

    20 號鋼板

    內襯復合

    耐火材料

    XD-4 高

    溫合金



    XD-4 高

    溫合金



    柔性石墨+因

    科鎳爾

    五、HTDQ36P1W高溫蝶閥主要外形和連接尺寸:

    公稱通徑 主要外形尺寸和連接尺寸
    L D1 D Z-d H H0 A B
    50 108 110 140 4-14 70 215 270 65
    65 112 130 160 4-14 80 235 270 65
    80 124 150 190 4-18 95 263 270 65
    100 127 170 210 4-18 105 283 270 65
    125 140 200 240 8-18 120 313 310 65
    150 140 225 265 8-18 132.5 338 310 65
    200 152 280 320 8-18 160 493 365 90
    250 165 335 375 12-18 187.5 550 365 90
    300 178 395 440 12-22 220 615 365 90
    350 190 445 490 12-22 245 678 365 90
    400 216 495 540 16-22 270 727 365 90
    450 222 550 595 16-22 297.5 782 365 90

    訂貨須知:
    一、①HTDQ36P1W 1200℃高溫蝶閥產品名稱與型號②HTDQ36P1W 1200℃高溫蝶閥口徑③HTDQ36P1W 1200℃高溫蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的HTDQ36P1W 1200℃高溫蝶閥型號,請按HTDQ36P1W 1200℃高溫蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
