一、產品[RVCX埋地式彈性座封閘閥]的詳細資料：
產品名稱：埋地式彈性座封閘閥
產品型號： RVCX（Z45X）
產品簡介：RVCX埋地式彈性座封閘閥采用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
|
壓力等級
|
1.0MPa、1.6MPa、2.5MPa
|
|
閥體耐壓
|
1.5MPa、2.4MPa、3.75MPa
|
|
密封試驗
|
1.1MPa、1.76MPa、2.75MPa
|
|
工作溫度
|
0～80℃
|
|
適用介質
|
水、油、蒸氣等
|
|

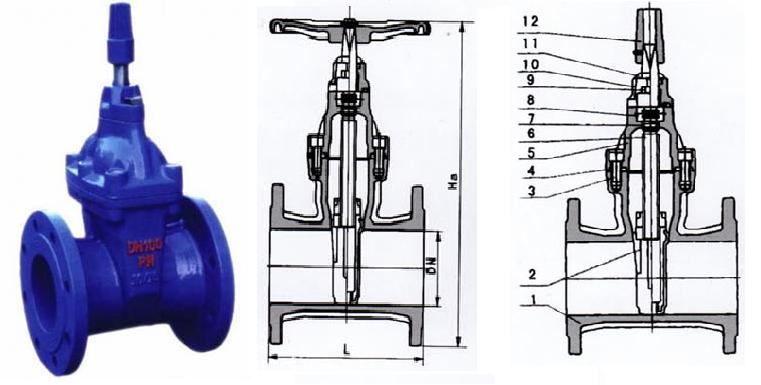

序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵 |
7 |
“O”形密封圈 |
NBR |
|
2 |
閘板 |
球墨鑄鐵外覆EPDM |
8 |
止推軸套 |
錫青銅 |
|
3 |
螺栓 |
鍍鋅 |
9 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
10 |
壓蓋 |
球墨鑄鐵 |
|
5 |
閥蓋 |
球墨鑄鐵 |
11 |
防塵罩 |
NBR |
|
6 |
閥桿 |
不銹鋼 |
12 |
手輪 |
鑄鐵 |
六、主要尺寸及重量：
|
型號
|
公稱口徑DNmm
|
L
|
D1
|
D
|
Z-Φd
|
H
|
||
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|||||
|
RVC(H)X
Z45X Z41X |
50
|
180
|
125
|
165
|
4-Φ18
|
268
|
||
|
65
|
190
|
145
|
185
|
4-Φ18
|
296
|
|||
|
80
|
240
|
160
|
200
|
8-Φ18
|
340
|
|||
|
100
|
250
|
180
|
235
|
8-Φ18
|
367
|
|||
|
125
|
254
|
210
|
250
|
8-Φ18
|
424
|
|||
|
150
|
280
|
240
|
290
|
8-Φ23
|
515
|
|||
|
200
|
300
|
295
|
340
|
8-23
|
12-23
|
550
|
||
|
250
|
380
|
350
|
355
|
410
|
12-23
|
12-25
|
685
|
|
|
300
|
400
|
400
|
410
|
460
|
12-23
|
12-25
|
760
|
|
|
350
|
430
|
460
|
470
|
520
|
16-23
|
16-25
|
845
|
|
|
400
|
406
|
515
|
525
|
580
|
16-26
|
16-30
|
945
|
|
|
450
|
432
|
565
|
585
|
640
|
20-26
|
20-30
|
1020
|
|
|
500
|
457
|
620
|
650
|
715
|
20-26
|
20-34
|
1140
|
|
|
600
|
508
|
725
|
770
|
840
|
20-30
|
20-36
|
1320
|
|
訂貨須知：
一、①RVCX埋地式彈性座封閘閥產品名稱與型號②RVCX埋地式彈性座封閘閥口徑③RVCX埋地式彈性座封閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的RVCX埋地式彈性座封閘閥型號，請按RVCX埋地式彈性座封閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
