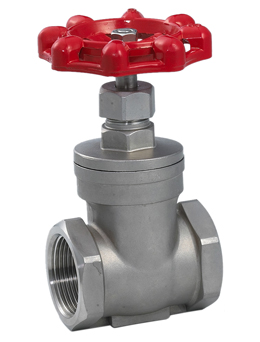

一、產品[Z15W不銹鋼閘閥]的詳細資料:
產品名稱:不銹鋼閘閥,不銹鋼閘閥價格,不銹鋼閘閥廠家,不銹鋼閘閥報價
產品特點:Z15W-16R、Z15W-16P 型不銹鋼閘閥(Z15W 絲口內螺紋不銹鋼閘閥):手動、內螺紋連接形式、暗桿楔式剛性單閘板,閥座密封面材料為不銹鋼,工作壓力 1.6MPa,閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃,公稱通徑 DN15~DN50,適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油,化工,能源、環保、生物醫藥、制冷、食品等各種領域。
Z15W-16R、Z15W-16P 型不銹鋼閘閥結構簡單,制造和維修比較方便;工作行程小,啟閉時間短;密封性好,密封面間磨擦力小,壽命較長;不適用于帶顆粒、粘度較大、易結焦的介質。
二、應用規范:
公稱壓力:1.0-2.5MPa
適用溫度范圍:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W.O.G)
螺紋類型:G?NPT.BSPT.BSP.DIN259/2999
三、主要零件材料:
序號NO. |
零件名稱 |
材質 |
1 |
閥體 |
不銹鋼CF8M/CF8 |
2 |
閘板 |
不銹鋼CF8M/CF8 |
3 |
閥桿 |
不銹鋼SS316/304 |
4 |
閥蓋 |
不銹鋼CF8M/CF8 |
5 |
填料 |
聚四氟乙烯 |
6 |
止推墊片 |
不銹鋼SS304 |
7 |
閥桿架 |
不銹鋼SS316/SS304 |
8 |
填料 |
聚四氟乙烯PTFE |
9 |
螺母 |
不銹鋼SS304 |
10 |
填料壓蓋螺母 |
不銹鋼SS316/SS304 |
11 |
手輪 |
鋁合金 |
12 |
銘牌 |
鋁 |
13 |
手輪墊片 |
不銹鋼SS304 |
14 |
手輪螺母 |
不銹鋼SS304 |
四、Z15W不銹鋼閘閥主要連接尺寸及重量:
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
A |
15 |
20 |
25 |
32 |
38 |
50 |
H |
90 |
97 |
108 |
120 |
146 |
163 |
L |
55 |
60 |
65 |
75 |
85 |
95 |
D |
70 |
70 |
80 |
80 |
90 |
100 |
訂貨須知:
一、①不銹鋼閘閥產品名稱與型號②不銹鋼閘閥口徑③不銹鋼閘閥閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的不銹鋼閘閥型號,請按不銹鋼閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
