一、產品[Z45X/RVHX彈性座封閘閥]的詳細資料:

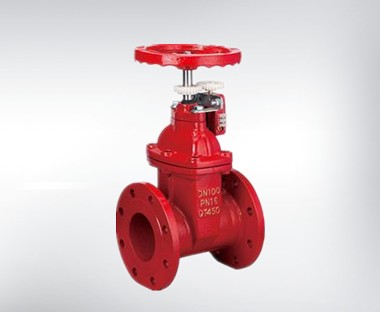

產品名稱:Z45X/RVHX暗桿彈性座封閘閥
產品特點:我廠引進歐州高科技閥門技術所生產的Z45X/RVHX彈性座封閘閥,得用閘板整體包膠產生彈性變形的補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生銹的現象,可廣泛用于自來水、污水、建筑、石油、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
本閥采用樹脂砂造型球墨鑄鐵制成,強度高、體積小、重量較傳統閘閥重量減輕約20%~30安裝維修方便。
平底式閘座:傳統的閘閥通常是凹陷式調座,增大了流體阻力,且易堆積焊渣、石塊、泥沙等雜物,不利于密封和流面。而本公司生產的彈性座封閘閥采用平底式全流域直通式設計,相當一直 管道,不易堆積雜物,確保密封可靠,使流體暢通無阻。
閥瓣整體包裝:閥瓣采用高品質的橡膠進行整體內、外包裝,歐州一流的橡膠硫化技術使得硫化后的閥門能保證精確幾何尺寸,且橡膠與球墨與鑄鐵閥瓣接覆牢靠,不易脫落及彈性記憶佳。
精鑄閥體:閥體采用精密封鑄造,精確的幾何尺寸使得閥體內部無需任何加工即可保證閥門的密封性。閘板骨架采用球墨鑄鐵,整體包覆橡膠,具有幾何尺寸精確、包覆牢靠、不脫落、彈性記憶佳、可互換。
耐腐蝕:閥體內外表面采用粉體環氧樹脂涂裝,內件采用不銹鋼或銅合金可防止閥體的腐蝕及生銹,并可用于污水系統。及地下等惡劣環境。
不易碎裂:以住傳統鑄鐵閘閥常因外物擊中、碰撞或重壓而造成斷裂等現象。由于本體改用球墨鑄鐵,此種情形已可大幅度減少。
“O”型環密封圈:由于閥體休用三道“O:型環密封設計,可減少開關時的磨擦阻力,大幅減少漏水現象及可以不停水施工換密封圈。
有助生飲:由于閥體內部以無毒性環氧樹脂涂裝,閥瓣的內外表面均以橡膠完全披覆而不至于出現銹水或腐蝕現象,可供生飲。
二、暗桿彈性座封閘閥-主要零部件材料
NO |
零件名稱 |
材質 |
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
2 |
閘板 |
球墨鐵鐵外覆三元乙丙或丁腈橡膠 |
3 |
內六角螺栓 |
碳化處理 |
4 |
密封圈 |
丁腈橡膠、三元乙丙 |
5 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
6 |
閥桿 |
不銹鋼 |
7 |
“O”形密封圈 |
丁睛橡膠、三元乙丙 |
8 |
止推軸承 |
錫青鋼 |
9 |
螺栓 |
不銹鋼 |
10 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
11 |
防塵罩 |
丁腈橡膠 |
12 |
手輪(傳動帽) |
鑄鐵 |
三、暗桿彈性座封閘閥-主要技術參數
公稱壓力:1.0~2.5MPa 工作溫度:0~80℃ |
法蘭標準:GB/T 17241.6 GB9113 |
公稱通經:50~400mm適用介質:水、油、氣等 |
試驗標準:GB13927 AP1598 |

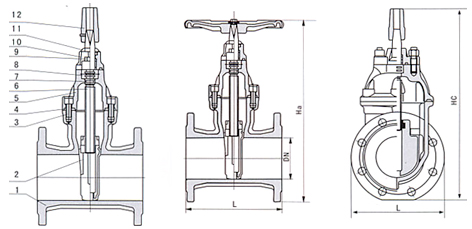

四、暗桿彈性座封閘閥-主要外形連接尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
Hmin(全關) |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
Hmax(全開) |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
訂貨須知:
一、①?gòu)椥宰忾l閥產品名稱與型號②彈性座封閘閥口徑③彈性座封閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的彈性座封閘閥型號,請按彈性座封閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
