密封試驗(yàn)壓力MPa
|
殼體試驗(yàn)壓力MPa
|
100S角式隔膜型公稱壓力
|
1.1、1.76
|
1.5、2.4
|
1.0Mpa、1.6Mpa
|
三、主要零件材料
零件名稱
|
閥體、閥蓋
|
閥瓣、彈簧
|
簿膜
|
材料
|
鑄鐵
|
不銹鋼
|
尼龍強(qiáng)SX橡膠
|
四、凱斯特牌排泥閥主要外形連接尺寸:
公稱通徑DN(mm)|尺寸(mm)|型號(hào)
|
H7B100S-0.6、HB100S-0.6
|
|||
H
|
D
|
D1
|
z-Φd
|
|
80
|
140
|
195
|
160
|
4-18
|
100
|
150
|
215
|
180
|
8-18
|
150
|
185
|
280
|
240
|
8-23
|
200
|
245
|
335
|
295
|
8-23
|
250
|
340
|
395
|
350
|
12-23
|
300
|
395
|
445
|
400
|
12-23
|

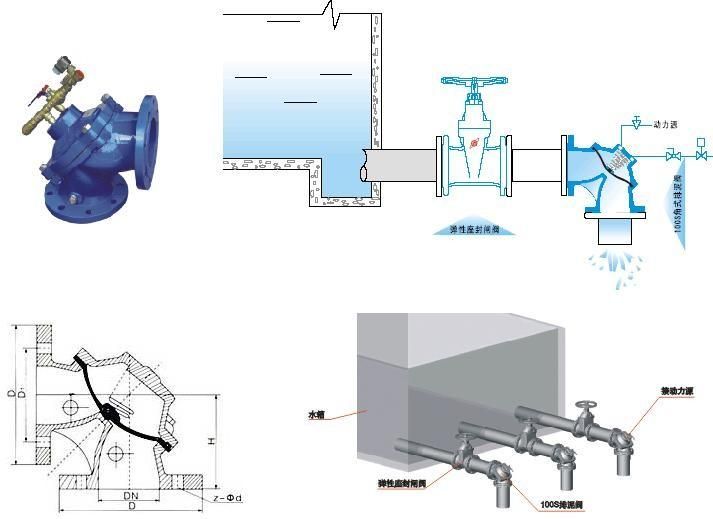

安裝示意圖
