一、產品[D641X氣動法蘭式軟密封蝶閥]的詳細資料：
|
GT/AT氣動執行器技術參數
|
D641X氣動法蘭式軟密封蝶閥閥體參數
|
||
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN40～500mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
PN1.0、1.6MPa
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
碳鋼、304/316/316L不銹鋼
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
球墨鑄鐵、 碳鋼、不銹鋼
|
|
|
工作溫度
|
常溫型：-20℃～80℃（丁腈橡膠O型圈）
|
閥板材質
|
球墨鑄鐵、304/316/316L不銹鋼 、尼龍
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
EPDM、NBR、耐磨橡膠
|
|
|
動作范圍
|
0～90°±5°
|
結構形式
|
中線型 、無銷型
|
|
接口螺紋
|
GT40～GT83/AT50～AT88 G1/8″
|
溫度
|
EPDM≤80℃；NBR≤68℃
|
|
GT110～GT350/AT100～200 G1/4″
|
適用介質
|
水、空氣、天然氣
|
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特點
|
用途廣、整體造價低、流量大、流阻小
|
六、D641X氣動法蘭式軟密封蝶閥性能規范：
|
公稱通徑DN |
50-1200 |
|||||||
|
公稱壓力MPa |
0.6 |
1.0 |
1.6 |
|||||
|
公稱壓力MPa |
強度試驗 |
0.9 |
1.5 |
2.4 |
||||
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|||||
|
材料 |
材料代號 |
|||||||
|
C |
P |
R |
||||||
|
主要零件 |
閥體 |
WCB |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
||||
|
蝶板 |
WCB |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|||||
|
閥桿 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|||||
|
密封圈 |
丁晴乙丙 丁氟塑料 |
|||||||
|
填料 |
丁晴 柔性石墨 V型橡膠墊 |
|||||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||||
|
適用溫度 |
-40℃~200℃ |
|||||||
|
執行器 |
型號 |
GT或AW系列 |
||||||
|
氣源壓力 |
0.3-0.7MPa |
|||||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|||
|
GB/T12238 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
||||

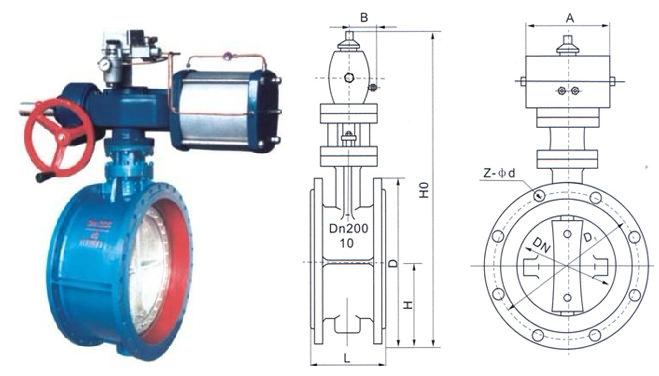

七、D641X氣動法蘭式軟密封蝶閥主要外形尺寸：
|
公稱通徑
DN |
尺寸 |
執行器型號
（僅供參考） |
||||||||||
|
L |
H |
D（0.6） |
D（1.0） |
D（1.6） |
D1（0.6） |
D1（1.0） |
D1（1.6） |
n-d（0.6） |
n-d（1.0） |
n-d（1.6） |
||
|
50 |
108 |
82.5 |
140 |
165 |
165 |
110 |
125 |
125 |
4-14 |
4-18 |
4-18 |
GTD-63 |
|
65 |
112 |
92.5 |
160 |
185 |
185 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
GTD-63 |
|
80 |
114 |
100 |
190 |
200 |
200 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
GTD-83 |
|
100 |
127 |
110 |
210 |
220 |
220 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
GTD-83 |
|
125 |
140 |
125 |
240 |
250 |
250 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
GTD-110 |
|
150 |
140 |
142.5 |
265 |
285 |
285 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
GTD-110 |
|
200 |
152 |
170 |
320 |
340 |
340 |
280 |
295 |
295 |
8-18 |
8-22 |
12-22 |
GTD-127 |
|
250 |
250 |
197.5 |
375 |
395 |
405 |
335 |
350 |
355 |
12-18 |
12-22 |
12-26 |
GTD-160 |
|
300 |
270 |
222.5 |
440 |
445 |
460 |
395 |
400 |
410 |
12-22 |
12-22 |
12-26 |
GTD-160或AW13 |
|
350 |
290 |
252.5 |
490 |
505 |
520 |
445 |
460 |
470 |
12-22 |
16-22 |
16-26 |
AW13 |
|
400 |
310 |
282.5 |
540 |
565 |
580 |
495 |
515 |
525 |
16-22 |
16-26 |
16-30 |
AW17 |
|
450 |
330 |
307.5 |
595 |
615 |
640 |
550 |
565 |
585 |
16-22 |
20-26 |
20-30 |
AW17 |
|
500 |
350 |
335 |
645 |
670 |
715 |
600 |
620 |
650 |
20-22 |
20-26 |
20-33 |
AW17 |
|
600 |
390 |
390 |
755 |
780 |
840 |
705 |
725 |
770 |
20-26 |
20-30 |
20-36 |
AW20 |
|
700 |
430 |
447.5 |
860 |
895 |
910 |
810 |
840 |
840 |
24-26 |
24-30 |
24-36 |
AW20 |
|
800 |
470 |
507.5 |
975 |
1015 |
1025 |
920 |
950 |
950 |
24-30 |
24-33 |
24-39 |
AW28 |
|
900 |
510 |
557.5 |
1075 |
1115 |
1125 |
1020 |
1050 |
1050 |
34-30 |
28-33 |
28-39 |
AW28 |
|
1000 |
550 |
615 |
1175 |
1230 |
1255 |
1120 |
1160 |
1170 |
28-30 |
28-36 |
28-42 |
AW35 |
|
1200 |
630 |
727.5 |
1405 |
1455 |
1458 |
1340 |
1380 |
1390 |
32-33 |
32-39 |
32-48 |
AW40 |
