一、產品[D671J氣動對夾襯膠蝶閥]的詳細資料:
GT/AT氣動執行器技術參數
|
D671J氣動襯膠蝶閥閥體參數
|
||
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN40~600mm
|
氣源壓力
|
雙作用:2-8bar/單作用:4-8bar
|
公稱壓力
|
PN1.0、1.6MPa
|
輸出力矩
|
雙作用:4N·M~10560N·M
|
閥軸材質
|
碳鋼、304/316/316L不銹鋼
|
單作用:7N·M~2668N·M
|
閥體材質
|
球墨鑄鐵、 碳鋼、不銹鋼
|
|
工作溫度
|
常溫型:-20℃~80℃(丁腈橡膠O型圈)
|
閥板材質
|
球墨鑄鐵、304/316/316L不銹鋼 、尼龍
|
高溫型:-20℃~160℃(氟橡膠O型圈)
|
閥座密封
|
EPDM、NBR、耐磨橡膠
|
|
動作范圍
|
0~90°±5°
|
結構形式
|
中線型 、無銷型
|
接口螺紋
|
GT40~GT83/AT50~AT88 G1/8″
|
溫度
|
EPDM≤80℃;NBR≤68℃
|
GT110~GT350/AT100~200 G1/4″
|
適用介質
|
水、空氣、天然氣
|
|
閥位信號
|
定位器:4~20mA/回信器:全開全關信號
|
特點
|
用途廣、整體造價低、流量大、流阻小
|
六、D671J氣動對夾襯膠蝶閥用途:
密封圈材料代號 |
適用溫度 |
適用介質 |
NR |
≤85℃ |
水、空氣、酸堿類 |
CR |
≤85℃ |
水、煤氣、酸堿類 |
NBR |
≤100℃ |
水、油品 |
EPDM |
≤120℃ |
水、蒸汽、一般酸堿類 |
FKM |
≤150℃ |
水、蒸汽、強酸堿類 |
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
閥座密封圈 |
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
氣動裝置 |
組合件 |
八、D671J氣動對夾襯膠蝶閥測試:
襯里層:電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1

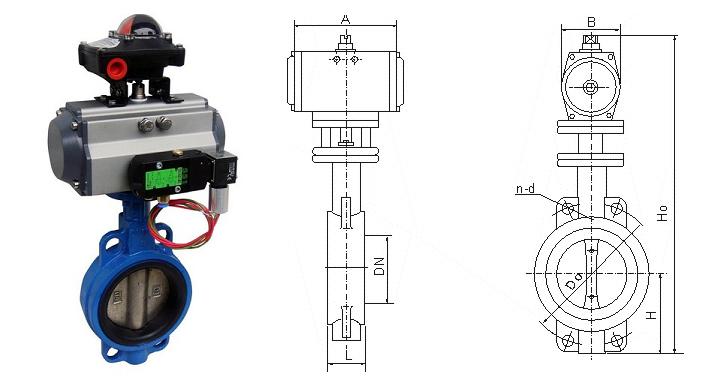

九、D671J氣動對夾襯膠蝶閥主要尺寸參數:
公稱通徑DN |
公稱壓力MPa |
工作壓力MPs |
L |
D |
D1 |
n-Φd |
H1 |
H2 |
氣動裝置 |
氣源接頭 |
質量 |
|||
型號 |
A |
B |
H3 |
|||||||||||
40 |
1.0 |
1.0 |
33 |
150 |
110 |
4-18 |
- |
- |
- |
- |
- |
- |
- |
- |
50 |
43 |
165 |
125 |
4-18 |
64 |
120 |
6D3A |
210 |
70 |
120 |
M10×1 |
5.5 |
||
65 |
46 |
185 |
145 |
4-18 |
80 |
120 |
6D3A |
210 |
70 |
120 |
M10×1 |
8 |
||
80 |
46 |
200 |
160 |
8-18 |
112 |
130 |
6D8 |
240 |
183 |
183 |
M10×1 |
11 |
||
100 |
52 |
220 |
180 |
8-18 |
90 |
145 |
6D8 |
240 |
183 |
183 |
M10×1 |
12 |
||
125 |
56 |
250 |
210 |
8-18 |
112 |
160 |
6D20 |
480 |
203 |
200 |
M10×1 |
37.5 |
||
150 |
56 |
285 |
240 |
8-22 |
132 |
175 |
6D20 |
480 |
203 |
200 |
M10×1 |
39.5 |
||
200 |
60 |
340 |
295 |
8-22 |
160 |
210 |
6D40 |
480 |
215 |
200 |
M10×1 |
49 |
||
250 |
68 |
395 |
350 |
12-22 |
206 |
235 |
6D60 |
480 |
228 |
200 |
M10×1 |
68 |
||
300 |
78 |
445 |
400 |
12-22 |
232 |
273 |
6D90 |
578 |
305 |
265 |
M10×1 |
99 |
||
350 |
78 |
505 |
460 |
16-22 |
263 |
310 |
6D130 |
612 |
318 |
268 |
M10×1 |
119 |
||
400 |
102 |
565 |
515 |
20-26 |
295 |
340 |
6D160 |
685 |
370 |
310 |
M12×1.5 |
182 |
||
450 |
114 |
615 |
565 |
20-26 |
327 |
370 |
6D300 |
1070 |
399 |
296 |
M12×1.5 |
258 |
||
500 |
127 |
670 |
620 |
20-26 |
358 |
399 |
6D300 |
1070 |
399 |
296 |
M12×1.5 |
297 |
||
550 |
140 |
730 |
675 |
20-30 |
384 |
430 |
6D500 |
1070 |
409 |
296 |
M12×1.5 |
325 |
||
600 |
154 |
780 |
725 |
20-30 |
474 |
460 |
6D500 |
1070 |
409 |
296 |
M12×1.5 |
399 |
||
700 |
165 |
895 |
840 |
24-30 |
- |
- |
- |
- |
- |
- |
- |
- |
||
800 |
190 |
1015 |
950 |
24-33 |
- |
- |
- |
- |
- |
- |
- |
- |
||
900 |
203 |
1115 |
1050 |
28-33 |
- |
- |
- |
- |
- |
- |
- |
- |
||
1000 |
216 |
1230 |
1160 |
28-36 |
- |
- |
- |
- |
- |
- |
- |
- |
訂貨須知:
一、①D671J氣動對夾襯膠蝶閥產品名稱與型號②D671J氣動對夾襯膠蝶閥口徑③D671J氣動對夾襯膠蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的D671J氣動對夾襯膠蝶閥型號,請按D671J氣動對夾襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
