氣動蝶閥
D641F氣動法蘭式襯氟蝶閥
    • 產品型號:
    • D641F46
    • 產品口徑:
    • 40-1200mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵、碳鋼、不銹鋼、合金鋼、鉻鉬鋼
產品說明
  • 一、產品[D641F氣動法蘭式襯氟蝶閥]的詳細資料:

    產品名稱:氣動法蘭式襯氟蝶閥,D641F46氣動法蘭式襯氟蝶閥
    產品型號:D641F46
    產品概述:D641F46氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,該閥門操作輕便,嚴密的密封性能,超長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的場合。閥體采用分體式,閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送,有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
    二、氣動襯氟蝶閥產品特點:
    1、流量特性趨于直線,調節性能最優。
    2、可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
    3、由于襯里材料為聚全氟乙烯,具有耐強腐蝕性。
    4、結構簡單,開關迅速,90°旋轉啟閉。
    5、體積小、重量輕、操作輕巧、便于安裝、維修。
    6、密封性能優良可靠、零泄漏,使用壽命長。
    7、氣動執行器采用AT型氣缸,動作輕巧靈便,啟閉迅速。
    三、氣動襯氟蝶閥執行機構:D641F46氣動襯氟蝶閥采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
    1、齒輪式雙活塞,輸出力矩大,體積小。
    2、氣缸選用鋁金材料,重量輕、外形美觀。
    3、可在頂部、底部安裝手動操作機構。
    4、齒條式連接可調節開啟角度、額定流量。
    5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
    6、IS05211標準連接為產品的安裝更換提供了方便。
    7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
    四、氣動襯氟蝶閥采用標準:
    設計標準:GB/T2238-1989
    法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
    結構長度:GB/T12221-1989
    壓力試驗:GB/T13927-1992;JB/T9092-1999
    五、技術參數和性能:
    GT/AT氣動執行器技術參數
    D641F46氣動法蘭式襯氟蝶閥閥體參數
    類   型
    雙作用活塞式、彈簧復位式
    公稱通徑
    DN40~600mm
    氣源壓力
    雙作用:2-8bar/單作用:4-8bar
    公稱壓力
    PN1.0、1.6MPa
    輸出力矩
    雙作用:4N·M~10560N·M
    閥軸材質
    碳鋼、304/316/316L不銹鋼
    單作用:7N·M~2668N·M
    閥體材質
    球墨鑄鐵、 碳鋼、不銹鋼
    工作溫度
    常溫型:-20℃~80℃(丁腈橡膠O型圈)
    閥板材質
    球墨鑄鐵、304/316/316L不銹鋼 、尼龍
    高溫型:-20℃~160℃(氟橡膠O型圈)
    閥座密封
    EPDM、NBR、耐磨橡膠
    動作范圍
    0~90°±5°
    結構形式
    中線型 、無銷型
    接口螺紋
    GT40~GT83/AT50~AT88    G1/8″
    溫度
    氟橡膠:-20℃~200℃
    GT110~GT350/AT100~200   G1/4″
    適用介質
    硫酸、氫氟酸、磷酸、氯氣、強堿、王水
    閥位信號
    定位器:4~20mA/回信器:全開全關信號
    特點
    用途廣、整體造價低、流量大、流阻小

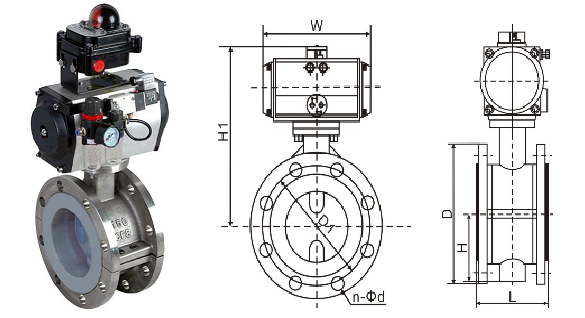

    六、氣動法蘭式襯氟蝶閥結構圖:

    七、氣動法蘭式襯氟蝶閥外形尺寸:
    公稱通徑DN
    A
    B
    C
    D
    E
    執行器型號
    壓力
    1.0/1.6
    1.0/1.6
    1.0/1.6
    1.0/1.6
    1.0/1.6
    (僅供參考)
    40
    140
    238
    83
    60
    108
    GT-63
    50
    140
    238
    83
    60
    108
    GT-63
    65
    140
    248
    93
    60
    112
    GT-63
    80
    171
    273
    100
    63
    114
    GT-75
    100
    186
    293
    114
    65
    127
    GT-83
    125
    207
    308
    125
    65
    140
    GT-90
    150
    254
    360
    143
    90
    140
    GT-110
    200
    296
    400
    170
    103
    152
    GT-127
    250
    296
    430
    198
    103
    165
    GT-127
    300
    384
    523
    223
    118
    178
    GT-160
    350
    501
    582
    312
    128
    190
    GT-190
    400
    533
    700
    330
    135
    216
    GT-190
    450
    589
    769
    363
    159
    222
    GT-255
    500
    638
    880
    390
    196
    229
    GT-300
    八、氣動法蘭式襯氟蝶閥產品選型:
    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
    訂貨須知:
    一、①D641F氣動法蘭式襯氟蝶閥產品名稱與型號②D641F氣動法蘭式襯氟蝶閥口徑③D641F氣動法蘭式襯氟蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的D641F氣動法蘭式襯氟蝶閥型號,請按D641F氣動法蘭式襯氟蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
