氣動蝶閥
UD671S氣動塑料蝶閥
    • 產品型號:
    • UD671S氣動
    • 產品口徑:
    • 50-300mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • UPVC、CPVC、pvc
產品說明
  • 一、產品[UD671S氣動塑料蝶閥]的詳細資料:

    產品名稱:UPVC氣動塑料蝶閥,CPVC氣動塑料蝶閥
    產品型號:UD671S、UPVC、CPVC
    概述:UD671S、UPVC、CPVC氣動塑料蝶閥具有閥體重量輕、耐腐蝕性強、材質衛生無毒、耐磨損、易拆卸、維護簡單等特點,被應用于多個領域。如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
    二、氣動塑料蝶閥產品特點
    1、衛生指標符合國家衛生標準要求,介質中重離子含量達超純水標準。
    2、具有極佳的強度和韌性,管壁平潔光滑,輸送流體時具有較小的磨擦阻力和附著力。
    3、具有優良的耐化學腐蝕性能,阻燃性能為自熄性。
    4、重量輕、相當于鋼管1/5,銅管的1/6。低熱傳導性能,約為鋼材的1/200。
    5、優異的耐老化和抗紫外線性能,使正常使用壽命比其它管道系統均有很大的延長。
    三、氣動塑料蝶閥執行機構
    采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
    1、齒輪式雙活塞,輸出力矩大,體積小。
    2、氣缸選用鋁金材料,重量輕、外形美觀。
    3、可在頂部、底部安裝手動操作機構。
    4、齒條式連接可調節開啟角度、額定流量。
    5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
    6、IS05211標準連接為產品的安裝更換提供了方便。
    7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
    四、氣動塑料蝶閥采用標準
    設計標準: GB/T2238-1989
    法蘭連接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
    結構長度 :GB/T12221-1989
    壓力試驗 :GB/T13927-1992;JB/T9092-1999
    五、技術參數和性能
    GT/AT氣動執行器技術參數
    UD671S氣動UPVC蝶閥閥體參數
    類   型
    雙作用活塞式、彈簧復位式
    公稱通徑
    DN50~300mm
    氣源壓力
    雙作用:2-8bar/單作用:4-8bar
    公稱壓力
    PN1.0、1.6MPa
    輸出力矩
    雙作用:4N·M~10560N·M
    閥軸材質
    碳素鋼、304/316/316L不銹鋼
    單作用:7N·M~2668N·M
    閥體材質
    UPVC、CPVC、PP
    工作溫度
    常溫型:-20℃~80℃(丁腈橡膠O型圈)
    閥板材質
    UPVC、CPVC、PP、PTFE
    高溫型:-20℃~160℃(氟橡膠O型圈)
    閥座密封
    EPDM、NBR、FPM
    動作范圍
    0~90°±5°
    結構形式
    A型
    接口螺紋
    GT40~GT83/AT50~AT88    G1/8″
    溫度
    EPDM≤80℃、NBR≤68℃、FPM≤80℃
    GT110~GT350/AT100~200   G1/4″
    適用介質
    水、PVC兼容的食品工業化學溶劑
    閥位信號
    定位器:4~20mA/回信器:全開全關信號
    特點
    重量輕、耐腐蝕、衛生無毒、流阻小

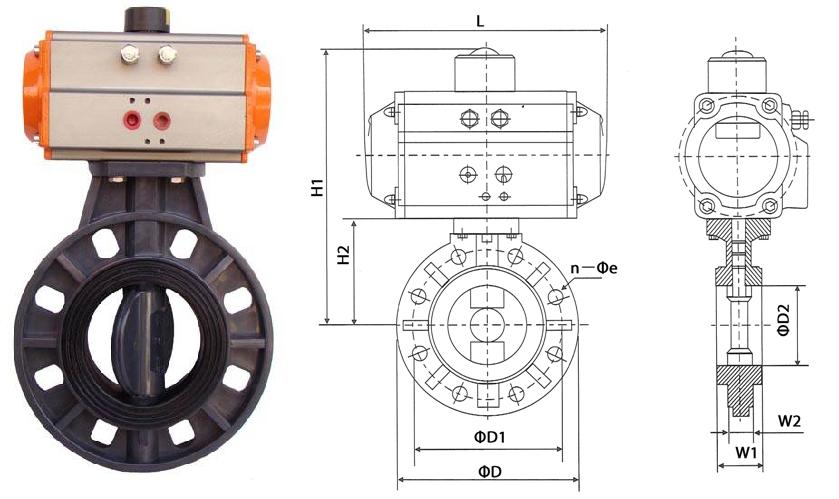

    六、氣動塑料蝶閥結構圖


    七、氣動塑料蝶閥外形尺寸
    公稱通徑DN
    A
    B
    C
    D
    E
    執行器型號
    壓力
    1.0/1.6
    1.0/1.6
    1.0/1.6
    1.0/1.6
    1.0/1.6
    僅供參考
    50
    140
    194
    80
    59
    43
    AT-50
    65
    158
    220
    86
    75
    47.5
    AT-63
    80
    158
    225
    97
    75
    47.5
    AT-63
    100
    210
    267
    112
    85
    57.2
    AT-75
    125
    248
    310
    125
    98
    66
    AT-88
    150
    248
    323
    140
    98
    74
    AT-88
    200
    268
    350
    184
    110
    87.5
    AT-100
    250
    268
    379
    220
    110
    110
    AT-100
    300
    315
    464
    256
    127
    129
    AT-125

    八、氣動塑料蝶閥產品選型

    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)

    訂貨須知:
    一、①UD671S氣動塑料蝶閥產品名稱與型號②UD671S氣動塑料蝶閥口徑③UD671S氣動塑料蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的UD671S氣動塑料蝶閥型號,請按UD671S氣動塑料蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
