氣動蝶閥
D641W氣動通風蝶閥
    • 產品型號:
    • D641W氣動
    • 產品口徑:
    • DN100~2000mm
    • 產品壓力:
    • 0.1-2.5Mpa
    • 產品材質:
    • 碳鋼、不銹鋼、合金鋼、鉻鉬鋼
產品說明
  • 一、產品[D641W氣動通風蝶閥]的詳細資料:

    產品名稱:氣動煙氣蝶閥,風量調節蝶閥
    產品型號:D641W-1C
    產品概述:D641W氣動通風蝶閥是一種非密閉型蝶閥,采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,具有結構緊湊、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。廣泛適用于建材、冶金、礦山、電力等生產過程中溫度≤300℃,公稱壓力為0.1Mpa的含塵氣體、通風凈化裝置、煙氣管道等管道上,用以連通、啟閉或調節介質。
    二、氣動通風蝶閥產品特點
    1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
    2、力矩小,操作方便,省力靈巧。
    3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
    三、氣動通風蝶閥執行機構
    采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
    1、齒輪式雙活塞,輸出力矩大,體積小。
    2、氣缸選用鋁金材料,重量輕、外形美觀。
    3、可在頂部、底部安裝手動操作機構。
    4、齒條式連接可調節開啟角度、額定流量。
    5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
    6、IS05211標準連接為產品的安裝更換提供了方便。
    7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
    四、氣動通風蝶閥采用標準
    設計標準: GB/T2238-1989
    法蘭連接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
    結構長度 :GB/T12221-1989
    壓力試驗 :GB/T13927-1992;JB/T9092-1999
    五、技術參數和性能
    GT/AT氣動執行器技術參數
    D641W氣動通風蝶閥閥體參數
    類   型
    雙作用活塞式、彈簧復位式
    公稱通徑
    DN100~2000mm
    氣源壓力
    雙作用:2-8bar/單作用:4-8bar
    公稱壓力
    PN0.1、2.5MPa
    輸出力矩
    雙作用:4N·M~10560N·M
    閥軸材質
    碳素鋼、304/316/316L不銹鋼
    單作用:7N·M~2668N·M
    閥體材質
    碳素鋼、合金鋼、不銹鋼
    工作溫度
    常溫型:-20℃~80℃(丁腈橡膠O型圈)
    閥板材質
    碳素鋼、合金鋼、不銹鋼
    高溫型:-20℃~160℃(氟橡膠O型圈)
    閥座密封
    不銹鋼
    動作范圍
    0~90°±5°
    結構形式
    三維偏心
    接口螺紋
    GT40~GT83/AT50~AT88    G1/8″
    溫度
    ≤425℃
    GT110~GT350/AT100~200   G1/4″
    適用介質
    含塵氣體,空氣,含塵煙氣
    閥位信號
    定位器:4~20mA/回信器:全開全關信號
    特點
    零泄漏、使用壽命長、便于安裝、耐高溫高壓

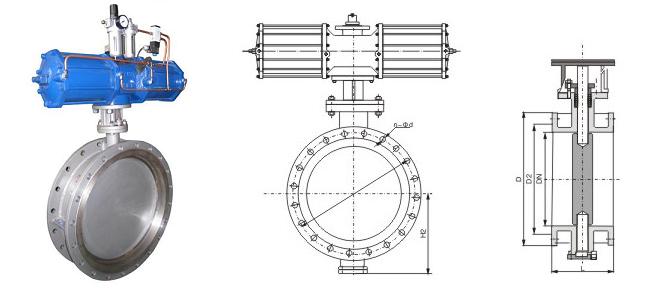

    六、氣動通風蝶閥結構圖
    七、氣動通風蝶閥外形尺寸

    公稱通徑

    毫米

    結構長度
    (標準值)

            外形尺寸
          (參考值)

                             連接尺寸(標準值)

    氣動執行器型號

                           0.05MPa和0.25MPa

    DN

    英寸

    L

    H

    H1

    D

    D1

    D2

    Z-d

    A

    W

    100

    4

    120

    105

    --

    210

    170

    144

    4-18

    140

    70

    GTD63

    125

    5

    120

    120

    --

    240

    200

    174

    8-18

    140

    70

    GTD63

    150

    6

    120

    132

    --

    265

    225

    199

    8-18

    186

    91

    GTD83

    200

    8

    140

    160

    --

    320

    280

    254

    8-18

    186

    91

    GTD83

    250

    10

    140

    187

    --

    375

    335

    309

    12-18

    186

    91

    GTD83

    300

    12

    170

    220

    --

    440

    395

    363

    12-22

    254

    120

    GTD110

    350

    14

    170

    245

    --

    490

    445

    413

    12-22

    254

    120

    GTD110

    400

    16

    190

    270

    --

    540

    495

    463

    16-22

    254

    120

    GTD110

    450

    18

    190

    297

    --

    595

    550

    518

    16-22

    296

    137

    GTD127

    500

    20

    190

    322

    --

    645

    600

    568

    20-22

    296

    137

    GTD127

    600

    24

    210

    377

    --

    755

    705

    667

    20-26

    296

    137

    GTD127

    700

    28

    210

    430

    --

    860

    810

    772

    24-26

    384

    173

    GTD160

    800

    32

    210

    487

    --

    975

    920

    878

    24-30

    384

    173

    GTD160

    900

    36

    250

    537

    --

    1075

    1020

    978

    24-30

    384

    173

    GTD160

    1000

    40

    250

    587

    --

    1175

    1120

    1078

    28-30

    501

    208

    GTD190

    1200

    48

    250

    687

    --

    1375

    1320

    1280

    32-30

    501

    208

    GTD190

    1400

    56

    300

    700

    --

    1575

    1520

    1480

    36-30

    501

    208

    GTD190

    1600

    84

    300

    895

    --

    1790

    130

    1690

    40-30

    501

    208

    GTD190

    1800

    72

    300

    995

    --

    1990

    1930

    1880

    44-30

    1090

    230

    AW17

    2000

    80

    300

    1095

    --

    2190

    2130

    2090

    48-30

    1090

    230

    AW17

    八、氣動通風蝶閥產品選型
    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)

    訂貨須知:
    一、①D641W氣動通風蝶閥產品名稱與型號②D641W氣動通風蝶閥口徑③D641W氣動通風蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的D641W氣動通風蝶閥型號,請按D641W氣動通風蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
