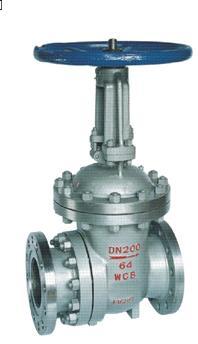

一、產品[PZ41H鑄鋼排渣閘閥]的詳細資料：
產品名稱：排渣閘閥 鑄鋼排渣閘閥 閘閥
產品型號：PZ41H/Y/W系列
產品簡介：PZ41H法蘭排渣閘閥采用法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼+鈷鉻鎢），閥體材料為碳素鋼，具有排渣功能的閘閥。排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。
|
工作溫度
Working temp |
≤100℃
|
|
閥體材料
Body Material |
碳鋼WCB
Carbon steel |
|
適用介質
Applicable Media |
灰渣水混合物，渣水比≥1:15，最大類徑≤50mm
Mixture of Water ａnd ash residue With a ratio of residue：Water≥1：15 ａnd max．s |
三、排渣閘閥零件材料：
|
閥體
|
閥 蓋
|
支 架
|
閘 板
|
閥 桿
|
閥 座
|
密封圈
|
填 料
|
閥桿螺母
|
|
WCB
|
WCB
|
WCB
|
WCB+耐磨合金
|
2Cr13
|
WCB+耐磨合金
|
增強柔性石墨
|
增強柔性石墨
|
ZCuA110Fe3
|
四、排渣閘閥-主要尺寸 Main dimensions：
|
型號
Type |
公稱通徑
DN/mm Nominal diameter |
主要尺寸/mm Main dimensions
|
||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
||
|
PZ41H-10C
PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 電動排渣閘閥 尺寸同上， 高度重量加電動頭。 |
50
|
250
|
165
|
125
|
102
|
20
|
4-18
|
335
|
|
80
|
280
|
200
|
150
|
133
|
22
|
8-18
|
510
|
|
|
100
|
300
|
220
|
180
|
150
|
24
|
8-18
|
685
|
|
|
150
|
350
|
285
|
240
|
212
|
28
|
8-22
|
790
|
|
|
200
|
400
|
340
|
295
|
268
|
30
|
12-22
|
885
|
|
|
250
|
450
|
405
|
355
|
320
|
32
|
12-26
|
1015
|
|
|
300
|
500
|
460
|
41O
|
370
|
34
|
12-26
|
1190
|
|
|
350
|
550
|
520
|
470
|
430
|
38
|
16-26
|
1350
|
|
|
400
|
600
|
580
|
525
|
482
|
40
|
16-30
|
1460
|
|
|
500
|
700
|
715
|
650
|
585
|
46
|
20-33
|
1820
|
|
|
PZ41H-25
PZ941H-25 NPZ41H-25 NPZ941H-25 電動尺寸同上，高度、 重量外加電動裝置。 |
50
|
250
|
165
|
125
|
102
|
20
|
4-18
|
335
|
|
80
|
280
|
200
|
150
|
133
|
22
|
8-18
|
510
|
|
|
100
|
300
|
235
|
190
|
158
|
24
|
8-22
|
685
|
|
|
150
|
350
|
300
|
250
|
212
|
30
|
8-26
|
190
|
|
|
200
|
400
|
360
|
31O
|
278
|
34
|
12-26
|
885
|
|
|
250
|
450
|
425
|
370
|
335
|
36
|
12-30
|
1015
|
|
|
300
|
500
|
485
|
430
|
390
|
40
|
16-30
|
1190
|
|
|
350
|
550
|
555
|
490
|
450
|
44
|
16-33
|
1350
|
|
|
400
|
600
|
620
|
550
|
505
|
48
|
16-36
|
1460
|
|
|
450
|
650
|
670
|
600
|
555
|
50
|
20-36
|
1620
|
|
|
500
|
700
|
730
|
660
|
615
|
52
|
20-36
|
1820
|
|
|
PL41H-25
PL941H-25 電動尺寸同上， 高度、重量 外加電動裝置。 |
150
|
400
|
300
|
250
|
212
|
30
|
8-26
|
91O
|
|
200
|
500
|
360
|
31O
|
278
|
34
|
12-26
|
1100
|
|
|
250
|
550
|
425
|
370
|
335
|
36
|
12-30
|
1430
|
|
|
300
|
650
|
485
|
430
|
390
|
40
|
16-30
|
1558
|
|
|
350
|
700
|
555
|
490
|
450
|
44
|
16-33
|
1678
|
|
|
400
|
750
|
620
|
550
|
505
|
48
|
16-36
|
1830
|
|
|
450
|
850
|
670
|
600
|
555
|
50
|
20-36
|
1990
|
|
|
500
|
900
|
730
|
660
|
615
|
52
|
20-36
|
2160
|
|
訂貨須知：
一、①PZ41H鑄鋼排渣閘閥產品名稱與型號②PZ41H鑄鋼排渣閘閥口徑③PZ41H鑄鋼排渣閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的PZ41H鑄鋼排渣閘閥型號，請按PZ41H鑄鋼排渣閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
