一、產品[DJ661F低溫氣動緊急切斷閥]的詳細資料:

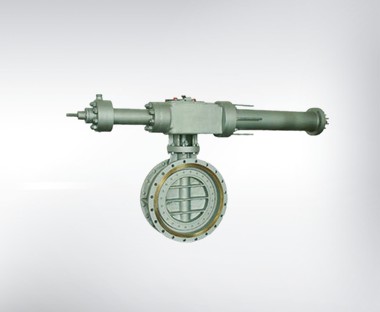

產品名稱: 低溫氣動緊急切斷閥
產品型號:DJ661F-40P
產品介紹:低溫閥門-低溫氣動緊急切斷閥、低溫切斷閥、低溫氣動切斷閥采用奧氏體不銹耐酸鋼制造。閥桿表面鍍硬鉻( 鍍層厚0.04-0.06mm),或進行氮化和鍍鎳磷處理,以提高表面硬度。為防止螺母與螺栓咬死,螺母一般采用Mo鋼或Ni鋼,同時在螺紋表面涂二硫化鉬。主要應用于氣體液化設備、空分設備;天然氣液化、儲運設備;液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車;變壓吸附制氧、氮設備。廣泛應用于能源、石化、冶金、鐵道等行業等行業。適用溫度:-196℃-+80℃
二、低溫閥門性能特點:
1、低溫閥門墊片采用不銹鋼皮夾聚四氟乙烯或柔性石墨纏繞式墊片結構;
2、低溫閥門在關閉時,為防止閥腔內低溫介質因溫度上升,產生氣化異常升壓,在閘板或閥體高壓側設有泄壓結構;
3、低溫閥門的密封面堆焊鈷基硬質合金,硬質合金在低溫下變形小、耐磨損,可保持良好的密封性能。
4、低溫閥門的閥蓋設計為長頸結構,能隔離低溫介質對填料的影響,使閥門啟閉靈活;
5、填料采用柔性石墨或聚四氟乙烯組合式結構,低溫閥門具有良好的抗低溫性能;
三、低溫氣動緊急切斷閥常用材料:
1.閥瓣:不銹鋼堆焊鈷基硬質合金
2.閥座:不銹鋼堆焊鈷基硬質合金
3.閥桿:0Cr18Ni9
4.閥體、閥蓋采用:LCB(-46℃)、LC3(-101℃)、CF8(304)(-196℃)
5.中部法蘭密封高壓時采用金屬環墊并配高強度螺栓,確保低溫高壓時,密封更加可靠、有效。
四、低溫切斷閥加工介紹:
1、低溫閥門的閥蓋設計為長頸結構,能隔離低溫介質對填料的影響,使閥門啟閉靈活;
2、填料采用柔性石墨或聚四氟乙烯組合式結構,具有良好的抗低溫性能;
3、墊片采用不銹鋼皮夾聚四氟乙烯或柔性石墨纏繞式墊片結構;
4、閥門在關閉時,為防止閥腔內低溫介質因溫度上升,產生氣化異常升壓,在閘板或閥體高壓側設有泄壓結構;
5、閥門的密封面堆焊鈷基硬質合金,硬質合金在低溫下變形小、耐磨損,可保持良好的密封性能。
6、用于–100℃以下的 低溫閥門,其閥體,閥蓋,閥瓣,閥座,閥桿等零件在精加工前應進行深冷處理,即將零件浸放在液氮箱中進行冷卻,當零件溫度達到–196℃時,開始保溫 1~2 h,然后取出箱外自然處理到常溫,重復循 環 2 次;
五、產品規范:
公稱通徑 |
DN20mm~100mm |
公稱壓力 |
PN4.0MPa |
適用介質 |
液氧、液氮、液氬、液化天然氣、
液態二氧化碳、液態丙烷等 |
適用溫度 |
-196℃~+80℃ |
氣缸氣源壓力 |
0.3~0.6MPa |
緊急切斷溫度 |
70±5℃ |
六、主要零部件材料:
閥體、閥桿 |
ZG0Cr18Ni9 |
閥蓋、閥瓣 |
0Cr18Ni9 |
氣缸、支架 |
鑄鋁 |
填料、密封圈 |
PTFE |
七、外型尺寸與連接尺寸:
產品型號 |
DJ661F-40P低溫緊急切斷閥 |
重量
(kg) |
|||||||
產品代號 |
通徑
DN(mm) |
尺 寸 |
|||||||
L |
h |
H |
D0 |
D1 |
D2 |
L |
|||
5661DJ20 |
20 |
90 |
200 |
400 |
100 |
20 |
25.5 |
8 |
6 |
5661DJ25 |
25 |
90 |
200 |
400 |
100 |
25 |
32.5 |
8 |
7 |
5661DJ32 |
32 |
110 |
204 |
468 |
120 |
32 |
38.5 |
10 |
10 |
5661DJ40 |
40 |
110 |
230 |
523 |
120 |
40 |
45.5 |
10 |
12 |
5661DJ50 |
50 |
130 |
230 |
523 |
120 |
50 |
57.5 |
10 |
15 |
5661DJ65 |
65 |
180 |
250 |
651 |
140 |
65 |
76.5 |
10 |
27 |
5661DJ80 |
80 |
200 |
320 |
736 |
180 |
80 |
89.5 |
15 |
35 |
5661DJ100 |
100 |
220 |
320 |
736 |
180 |
100 |
108.5 |
15 |
41 |
訂貨須知:
一、①低溫氣動緊急切斷閥產品名稱與型號②低溫氣動緊急切斷閥口徑③低溫氣動緊急切斷閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的低溫氣動緊急切斷閥型號,請按低溫氣動緊急切斷閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
