壓力等級
|
常溫試驗壓力mpa
|
適用溫度℃
|
適用介質
|
|||||||
殼體
|
密封
|
上密封
|
氣體低壓密封
|
g型
|
d型 d
|
普通
|
抗硫型
|
普通
|
||
公稱壓力
mpa |
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29~250
|
-45~121
|
-29~121
|
含h2s和
co2>500mg/m3 的介質 |
石油、天然氣、
水等 |
2.5
|
3.8
|
2.75
|
2.75
|
0.6
|
||||||
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
||||||
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
||||||
10.0
|
15.0
|
11.0
|
11.0
|
0.6
|
||||||
16.0
|
24.0
|
17.6
|
17.6
|
0.6
|
設計標準
|
gb/t 12235
|
|
結構長度
|
法蘭連接
|
gb/t 12221
|
對焊連接
|
gb/t 15188.1
|
|
連接法蘭
|
jb/t79gb/t9113
|
|
對焊端
|
gb/t 12224
|
|
試驗和檢驗
|
jb/t9092
|

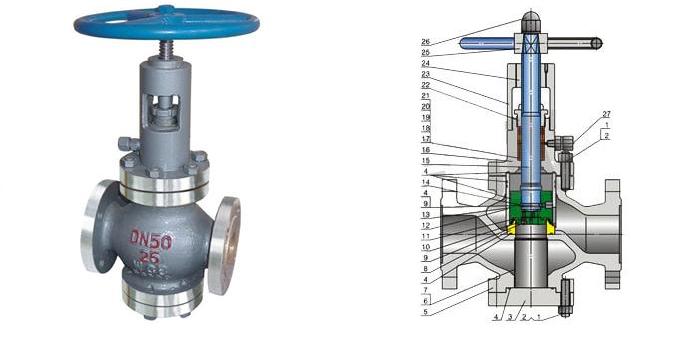

序號
|
零件名稱
|
材質
|
1
|
雙頭螺柱
|
35crmo
|
2
|
螺母
|
35
|
3
|
底蓋
|
20
|
4
|
o形圈
|
nbr
|
5
|
閥體
|
wcb
|
6
|
排污套
|
1cr18ni9
|
7
|
慮網
|
1cr18ni9
|
8
|
閥座
|
20+ni45
|
9
|
內六角圓柱頭螺釘
|
35
|
10
|
壓板
|
20
|
11
|
密封圈
|
nbr
|
12
|
芯套
|
20+enp
|
13
|
閥瓣
|
2cr13+ni60
|
14
|
鋼球
|
gcr15
|
15
|
閥桿
|
2cr13
|
16
|
閥蓋
|
25
|
17
|
下填料墊
|
1cr13
|
18
|
中填料
|
ptfe
|
19
|
中填料
|
nbr
|
20
|
上填料墊
|
1cr13
|
21
|
隔環
|
ptfe
|
22
|
填料壓蓋
|
45
|
23
|
支架
|
wcb
|
24
|
閥桿螺母
|
zqal9-4
|
25
|
手輪
|
20
|
26
|
螺母
|
35
|
27
|
注脂閥
|
25+鍍鋅(組件)
|
公稱壓PN(MPa)
|
公稱通徑DN(mm)
|
外形尺寸
|
||||
L
|
H
|
H1
|
DO
|
重量
|
||
1.6
|
25
|
216
|
243
|
86
|
180
|
18
|
40
|
230
|
265
|
108
|
250
|
25
|
|
50
|
230
|
346
|
115
|
250
|
28
|
|
80
|
310
|
409
|
146
|
300
|
53
|
|
100
|
350
|
433
|
163
|
300
|
62
|
|
150
|
480
|
521
|
202
|
350
|
128
|
|
200
|
600
|
594
|
292
|
350
|
168
|
|
250
|
730
|
621
|
355
|
400
|
289
|
|
2.5
|
25
|
216
|
243
|
86
|
180
|
18
|
40
|
230
|
265
|
108
|
250
|
25
|
|
50
|
230
|
346
|
115
|
250
|
28
|
|
80
|
310
|
409
|
146
|
300
|
57
|
|
100
|
350
|
433
|
163
|
300
|
69
|
|
150
|
480
|
521
|
202
|
350
|
145
|
|
200
|
600
|
594
|
292
|
350
|
188
|
|
250
|
730
|
621
|
355
|
400
|
315
|
|
4.0
|
25
|
216
|
243
|
86
|
180
|
21
|
40
|
230
|
265
|
108
|
250
|
31
|
|
50
|
230
|
346
|
115
|
250
|
35
|
|
80
|
310
|
409
|
146
|
300
|
70
|
|
100
|
350
|
433
|
163
|
300
|
85
|
|
150
|
480
|
521
|
202
|
350
|
172
|
|
200
|
600
|
594
|
292
|
350
|
219
|
|
250
|
730
|
621
|
355
|
400
|
378
|
