過濾器
JCG型全自動反沖洗排污過濾器
    • 產品型號:
    • PH44TC
    • 產品口徑:
    • 80-500mm
    • 產品壓力:
    • 1.0-6.4Mpa
    • 產品材質:
    • WCB
產品說明
  • 一、產品[JCG型全自動反沖洗排污過濾器]詳細資料:
    產品名稱:JCG型全自動反沖洗排污過濾器
    產品型號:JCG型
    詳細介紹:凱斯特牌JCG型全自動反沖洗排污過濾器,是在ZPG型自動反沖洗排污過濾器的基礎上,利用過濾網前后壓力差(即阻力)并依靠自動化元件和電動執行機構,全自動完成過濾、清污、排污全過程的過濾器。JCG全自動反沖洗排污過濾器除具有ZPG自動反沖洗排污過濾器的全部性能外,還實現了全自動化,自動過濾排污和自動反沖洗清污,本型號過濾器除壓差控制外,還有定時控制,可根據需要設置時間,從而實現定時全自動反沖洗過濾排污。且其清污、排污是在線過濾過程中一同完成的,不必停止水流運行。

    二、結構形式:

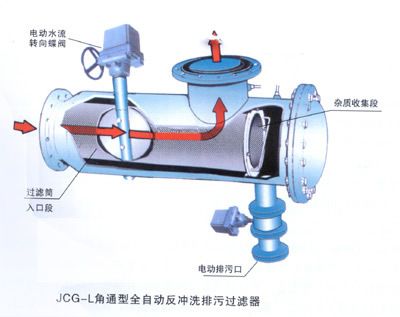

    JCG型全自動反沖洗排污過濾器由殼體、不銹鋼過濾網筒、雜質收集段,電動雜質排污口、電動水流轉向蝶閥、檢測機構、執行機構和控制箱組成。按安裝型式及水流方向的不同分為直通式和角通式兩種。
    三、工作原理:
    1、定時反沖洗排污:
      定時清洗排污,可設定時間為2-24小時動作。當定時時間到,電動執行器打開排污閥,過濾器進行排污30-60秒,然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位,改變水流途徑,進行反沖洗排污30-60秒。轉向蝶閥復位,繼續排污3-5秒,然后關閉排污口。
    2、壓差控制排污:
      壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時,壓差控制器動作,過濾器排污閥開啟,30-60秒結束,轉向蝶閥復位,繼續排污3-5秒,關閉排污閥。
    3、手動控制:
       通過控制箱上按鈕,可直接控制清污、排污。
    四、性能特點與安裝:
    JCG型全自動反沖洗排污過濾器除具備ZPG自動反沖洗排污過濾器的全部性能特點外,還獨具以下特點:
    1、 JCG型全自動反沖洗排污過濾器運行管理方便、過濾速度高、沖洗簡單可靠、反沖洗能力強。
    2、 定時或壓差控制方式,可全自動進行過濾器排污清洗,并保證過濾器的高效使用。
    3、 控制箱設有過濾器工作狀態、清洗狀態、及故障狀態指示,及相應信號的輸出,操作簡便。
    4、 沖洗、反沖洗時間可調整,排污量小于正常工作流量的10%。
    5、 安裝參照ZPG自動反沖洗排污過濾器。
    6、控制箱安裝在控制室或過濾器附近。
    7、按控制箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地,以確保安全。
    五、連接法蘭尺寸按JB/T79-94標準:
    規格
    A
    B
    L
    排污口Dg
    規格
    A
    L
    排污口Dg
    JCG-L-100
    265
    160
    365
    32
    JCG-I-100
    350
    260
    32
    JCG-L-125
    315
    190
    440
    40
    JCG-I-125
    438
    326
    40
    JCG-L-150
    375
    220
    520
    50
    JCG-I-150
    525
    390
    50
    JCG-L-200
    500
    260
    670
    65
    JCG-I-200
    700
    520
    65
    JCG-L-250
    625
    310
    830
    80
    JCG-I-250
    875
    650
    80
    JCG-L-300
    750
    350
    1000
    100
    JCG-I-300
    1050
    780
    100
    JCG-L-350
    875
    410
    1180
    125
    JCG-I-350
    1200
    885
    125
    JCG-L-400
    1000
    470
    1350
    150
    JCG-I-400
    1400
    1040
    150
    JCG-L-450
    1150
    510
    1500
    150
    JCG-I-450
    1550
    1145
    150
    JCG-L-500
    1250
    550
    1680
    150
    JCG-I-500
    1700
    1250
    150
    JCG-L-600
    1500
    650
    2000
    200
    JCG-I-600
    2000
    1460
    200
    訂貨須知:
    一、①全自動反沖洗排污過濾器產品名稱與型號②全自動反沖洗排污過濾器口徑③全自動反沖洗排污過濾器是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的全自動反沖洗排污過濾器型號,請按全自動反沖洗排污過濾器型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
