型號
|
PN
|
工作壓力 (MPa)
|
適用溫度 (℃)
|
適用介質
|
GL11H-16
|
16
|
≤ 1.6
|
≤ 200
|
水、蒸汽
|
型號
|
材料
|
||
閥體、閥蓋
|
墊片
|
網
|
|
GL11H-16
|
灰鑄鐵
|
石棉
|
不銹鋼
|

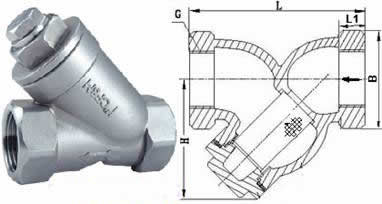

DN
|
DN/in
|
L
|
B
|
H
|
15
|
½
|
90
|
16
|
54
|
20
|
¾
|
105
|
18
|
62
|
25
|
1
|
125
|
23
|
71
|
32
|
1¼
|
140
|
23
|
75
|
40
|
1½
|
160
|
26
|
90
|
50
|
2
|
190
|
28
|
92
|
主要零件部件材料表
|
Parts
零件名稱 |
Materials
材料 |
Body
閥體 |
carbonstoeIStainlessSteeI
Fram bronze.brass 碳鋼、不銹鋼、黃、青銅 |
|
Gauze Filter Cap
濾網蓋 |
carbonstoelStainlessSloel
碳鋼、不銹鋼 |
|
Filter Core Net
濾芯網 |
Stainless Steel
不銹鋼 |
|
Gaske r
墊片 |
Metal graphite
金屬石墨 |
Model
產品型號 |
Nominal
Diameter(DN) 公稱通徑 |
Connection
連接方式 |
Nominal
Pressure(MPa) 公稱壓力 |
Max.AIlowable
TMP(℃) 最高允許溫度 |

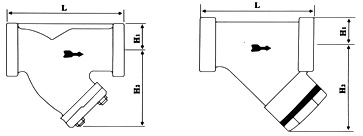

External Dimensions(mm)
外形尺寸 |
||
L
|
H1
|
H2
|
|||||
ATGN W-16 64A
|
15—20
25 |
Thread Socket weld
螺紋承插焊 |
1.6—6.4
|
425
|
90
100 |
20
23 |
78
88 |
ATGN W-16 64A
|
32—40
50 |
Thread Socket weld
螺紋承插焊 |
1.6—6.4
|
425
|
130
150 |
32
38 |
120
128 |
ATGN W-16 25A
|
65
80 |
Thread Socket weld
螺紋承插焊 |
1.6—2.5
|
350
|
210
230 |
44
54 |
180
192 |
ATGN W-16 25B
|
15—20
25 |
Thread Socket weld
螺紋承插焊 |
1.6—2.5
|
350
|
75、85
90 |
20
23 |
75
85 |
ATGN W-16 25B
|
32—40
50 |
Thread Socket weld
螺紋承插焊 |
1.6—2.5
|
350
|
120
140 |
32
38 |
113
122 |
ATGN F-16 25C
|
15—20
25 |
Thread Flange
螺紋法蘭 |
1.6—2.3
|
250
|
85
95 |
22
25 |
78
88 |
ATGN F-16 25C
|
32—40
50 |
Thread Flange
螺紋法蘭 |
1.6—2.3
|
250
|
130
150 |
35
40 |
115
125 |
