一、產品[GPG反沖洗排污過濾器]的詳細資料:
產品名稱:自動反沖洗排污過濾器
產品特點:凱斯特牌GPG型系列水過濾器是在sG型(Y型)產品的基礎上發展起來的更新?lián)Q代產品,它即有Y型老產品的:體形小、濾眼細、阻力少、安裝方便、堅固耐用等優點.又增加具有自動沖洗排除污物。而不像Y型老產品需停機打開蓋手工除污之苦。進而使本產品成為目前唯一能使用低質水進行過濾的過濾器。自動反沖洗排污過濾器,反沖洗排污過濾器,排污過濾器。
二、技術參數:
1、最大工作壓力:l 6MPa
2、最高工作溫度:225℃3、額定流速下阻力0 05—0 1m水柱。
三、工作原理:
在正常情況下轉向閥開啟,水位經過濾器筒后,由出口排出,當排,污閥門開啟后,通過過濾器液體總流置增加,流遺增大,沖動了粘在過濾器管壁上的雜質,雜質由排污口排出當轉向閥關閉,辯污閥開啟時,水流被迫從過濾器筒的進口段網孔進入過濾筒外側上部份從出13流串,一部份又從過濾器外部經雜質收集段網孔進入過濾筒內部對過濾器產生了反沖洗,達到從過濾筒外部沖境粘附在網孔上雜質的效果.雜質仍通道排污污口排出。

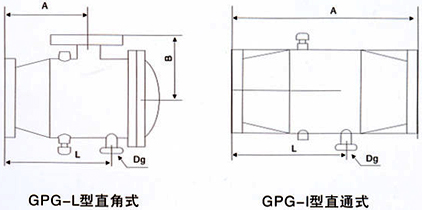

四、連接法蘭尺寸按JB/T79-94標準:
規格 |
A |
B |
L |
排污口Dg |
規格 |
A |
L |
排污口Dg |
GPG-L-100 |
265 |
160 |
365 |
32 |
GPG-I-100 |
350 |
260 |
32 |
GPG-L-125 |
315 |
190 |
440 |
40 |
GPG-I-125 |
438 |
326 |
40 |
GPG-L-150 |
375 |
220 |
520 |
50 |
GPG-I-150 |
525 |
390 |
50 |
GPG-L-200 |
500 |
260 |
670 |
65 |
GPG-I-200 |
700 |
520 |
65 |
GPG-L-250 |
625 |
310 |
830 |
80 |
GPG-I-250 |
875 |
650 |
80 |
GPG-L-300 |
750 |
350 |
1000 |
100 |
GPG-I-300 |
1050 |
780 |
100 |
GPG-L-350 |
875 |
410 |
1180 |
125 |
GPG-I-350 |
1200 |
885 |
125 |
GPG-L-400 |
1000 |
470 |
1350 |
150 |
GPG-I-400 |
1400 |
1040 |
150 |
GPG-L-450 |
1150 |
510 |
1500 |
150 |
GPG-I-450 |
1550 |
1145 |
150 |
GPG-L-500 |
1250 |
550 |
1680 |
150 |
GPG-I-500 |
1700 |
1250 |
150 |
GPG-L-600 |
1500 |
650 |
2000 |
200 |
GPG-I-600 |
2000 |
1460 |
200 |
訂貨須知:
一、①自動反沖洗排污過濾器產品名稱與型號②自動反沖洗排污過濾器口徑③自動反沖洗排污過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的自動反沖洗排污過濾器型號,請按自動反沖洗排污過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
