型號 |
公稱壓力(MPa) |
強度試驗壓力(MPa) |
密封試驗壓(MPa) |
適用溫度(℃) |
適用介質 |
QP41M/F-16C |
1.6 |
2.4 |
1.8 |
-28~+300 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
QP41M/F-16C |
2.5 |
3.8 |
2.8 |
-28~+350 (PPN) |
序號 |
零部件名稱 |
材料 |
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼 |
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
3 |
球 |
不銹鋼 |
4 |
填料 |
聚四氟乙烯 |
5 |
填料壓蓋 |
QT450-10球墨鑄鐵 |
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
7 |
手柄 |
碳鋼 |

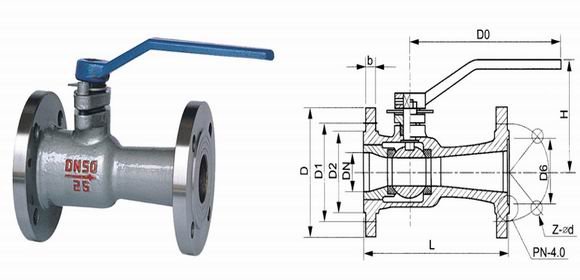

型號 |
規格 |
尺寸 | |||||
L |
D |
D 1 |
D 2 |
H |
b | ||
QP41M/F-16 |
15 |
130 |
95 |
65 |
45 |
85 |
14 |
20 |
150 |
105 |
75 |
55 |
95 |
16 | |
25 |
160 |
115 |
85 |
65 |
103 |
16 | |
32 |
180 |
135 |
100 |
78 |
105 |
18 | |
40 |
200 |
145 |
110 |
85 |
120 |
18 | |
50 |
230 |
160 |
125 |
100 |
195 |
20 | |
65 |
290 |
180 |
145 |
120 |
195 |
20 | |
80 |
310 |
195 |
160 |
135 |
215 |
22 | |
100 |
350 |
215 |
180 |
155 |
253 |
24 |
