油田閥
MT41Y磨輪快速調節閥
    • 產品型號:
    • MT41Y
    • 產品口徑:
    • 25-65mm
    • 產品壓力:
    • 10.0-35.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、MT41Y磨輪快速調節閥詳細資料：
    產品名稱：磨輪快速調節閥
    產品型號：MT41Y
    產品簡介： MT41Y磨輪快速調節閥MT型磨輪式流量調節閥是我公司引進國外先進技術并經精心研制開發成功的最新一代流量調節閥。它的原理是兩塊各帶有二個圓孔的磨輪作相對旋轉運動，通過改變介質的流通截面積而進行調節流量。MT41Y磨輪快速調節閥MT型磨輪式流量調節閥是我公司引進國外先進技術并經精心研制開發成功的最新一代流量調節閥。它的原理是兩塊各帶有二個圓孔的磨輪作相對旋轉運動，通過改變介質的流通截面積而進行調節流量。
    該調節閥較之傳統形式的調節閥有著諸多的優點。傳統形式的調節閥一般采用螺紋閥桿升降式結構，調節流量費時耗力，閥瓣易堵易卡，關閉不嚴，使用壽命短等缺陷。而該調節閥從“關閉”至“全開”只需旋轉90度角度就可實現，而且一對磨輪的工作密封平面始終緊貼在一起，操作起來輕松快捷，絕不會引起振動和發出噪聲。每當閥門開閉一次，還能將殘留在工作密封面上的污垢徹底地清除一次，對于帶狀雜物、泥沙、長纖維等也不例外，能避免了雜物進入兩個工作密封面之間而損傷密封面。
    該調節閥采用精密而簡練的設計思路，使得整只閥門只有十多個零件組成。其關鍵零件“磨輪”選用了耐磨損、耐腐蝕的優質材料制作，能大幅度地提高使用壽命。目前它已廣泛地應用到石油、化工、電力、制藥等各個工業領域。
    產品的主要特點如下：
    ●  結構簡單                               ●   操作快捷
    ●  工作可靠                               ●   使用壽命長
    ●  流量調節特性好
    工作原理
    工作原理請參看下圖，介質流體從閥門的進口端進入閥腔內，假設閥門正處在“關閉”狀態，見圖所示，兩磨輪上的節流孔處于垂直相向位置，流道被完全堵死；隨后當手柄開始轉動一定的銳角角度，并通過閥桿的連接傳遞，使動磨輪也隨之轉動了一個銳角，這時兩個磨輪的相對位置就形成了見圖所示，工作面上的流道為兩個月牙孔，流體通過兩個月牙孔被分成兩股支流，以后再合并為一股流從閥門的出口處流出。調節流量的大小也就是使手柄在90°角度之間任意轉動，以改變由兩塊動、靜磨輪組成的流道流通面積的大小來實現的，其工作面上流道變化的全過程就似天體月亮的圓缺變化的模樣，當手柄繼續轉至“全開”位置時，流道被完全打開，工作面上的流道截面好像兩顆滿月的月亮，見圖所示。另釋，閥門在工作中，流體對磨輪產生了一定的壓力，使得動靜磨輪始終緊貼一起，更加強了工作面的密封效果，就在逆流工況時，也具有良好的密封性能。
                                  MT41Y磨輪快速調節閥
    二、主要技術參數：
    a)     公稱口徑：20mm～65mm
    b)     公稱壓力：1.0MPa～42MPa
    c)     適用介質：水、油、含油污水、蒸氣
    d)     介質溫度：-20℃～+120℃
    e)     開啟扭力：0.08×口徑 ×壓力   Nm

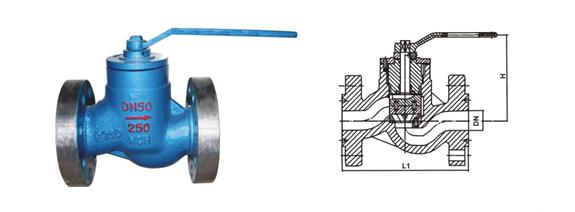

    三、結構簡圖及安裝尺寸：
    表1:MT41Y磨輪快速調節閥連接尺寸：
    公稱口徑
    （mm）
    公稱壓力（MPa）
    D
    K
    C
    n
    d
    L
    20
    10-25
    130
    89
    25.5
    4
    22
    220
    32-42
    140
    95
    32
    4
    22
    260
    25
    1-4
    125
    89
    17.5
    4
    18
    180
    10-25
    150
    101.5
    29
    4
    26
    240
    32-42
    160
    108
    35
    4
    26
    260
    32
    10-25
    160
    111
    29
    4
    26
    260
    32-42
    185
    130
    38.5
    4
    29.5
    280
    40
    10-25
    180
    124
    32
    4
    29.5
    280
    32-42
    205
    146
    44.5
    4
    32.5
    320
    50
    1-4
    165
    127
    22.5
    8
    18
    260
    10-25
    215
    165
    38.5
    8
    26
    320
    32-42
    235
    171.5
    51
    8
    29.5
    340
    65
    10-25
    245
    190.5
    41.5
    8
    29.5
    360
    四、安裝與注意事項：
    1  流量調節閥可以水平直立或傾斜地安裝在管道地任何位置上，但應考慮手柄轉動操作的使用方便為宜。
    2  安裝時介質流向應與閥門殼體上的流向標志保持一致。
    3  當流量調節閥與管道安裝焊接作業時，要避免閥門過熱，防止燙壞閥門上的橡膠密封件。
    4  銘牌上打印的公稱壓力為閥門使用的最高工作壓力，選用時不得超越。
    5  若出現閥桿轉動太松或滲漏現象，可卸下手柄組件，調整壓緊螺母即可。
    訂貨須知：
    一、①磨輪快速調節閥產品名稱與型號②磨輪快速調節閥公稱壓力③磨輪快速調節閥公稱通徑④磨輪快速調節閥連接法蘭標準⑤磨輪快速調節閥閥體材質⑥磨輪快速調節閥額定流量系數⑦磨輪快速調節閥工作介質⑧磨輪快速調節閥介質溫度⑨磨輪快速調節閥是否帶附件以便為您正確選型。
    二、若已經由設計單位選定凱斯特閥門磨輪快速調節閥型號，請按磨輪快速調節閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
