一、產品[電子式電動單座（套筒）調節閥]的詳細資料：
產品型號：ZDSJP(M)
產品名稱：精小型電子式電動單座（套筒）調節閥
產品特點：凱斯特牌ZDSJP(M)型電子式精小型電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用德國進口PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。精小型電子式電動單座調節閥,精小型調節閥,電子式電動單座調節閥。
二、閥體：
形式：直通倒S鑄造閥
公稱通徑：DN20－200mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：JB78－59 JB/T79.2－94凹式
材 料：HT200 ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti
三、上閥蓋：
常 溫 型：-20℃－+200℃
散 熱 型：-40℃―+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
四、閥內組織：
閥芯形式：上導向單座柱塞式閥芯，
或上導向單座套筒柱塞式閥芯
流量特性：等百分比特性，
直線特性和快開特性
材 料：1Cr18Ni9Ti OCr18Ni12Mo2Ti
五、執行機構：
類型:可選PS、3810、ZAZ（DN100以內）或DKZ（DN100以上）電子式直行程執行機構，防爆型選用3810型，技術參數和性能：請參閱對應的執行機構及閥門定位器說明書。

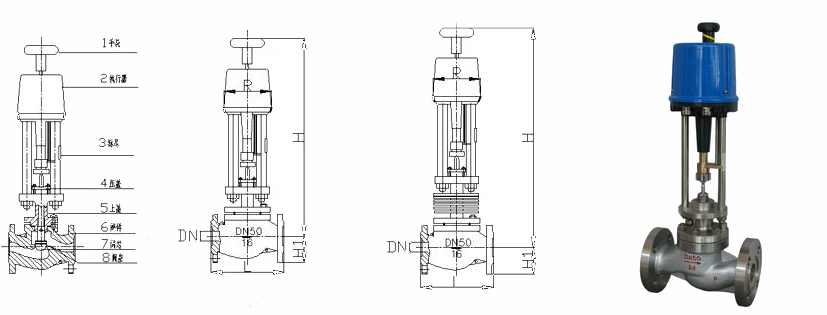

六、凱斯特牌ZDSJP(M)型電子式精小型電動單座（套筒）調節閥外形尺寸及參數：
|
公稱通徑DN（mm） |
L(mm) |
H(mm) |
H1(mm) |
R(mm) |
重量 |
|||||||
|
0.6,1.6(MPa) |
4.0(MPa) |
6.4(MPa) |
常溫型 |
散熱型 |
PN0.6(MPa) |
PN1.6(MPa) |
PN4.0(MPa) |
PN6.4(MPa) |
0.6,1.6(MPa) |
4.0,6.4(MPa) |
||
|
G3/4” |
120 |
120 |
120 |
643 |
/ |
31 |
31 |
31 |
176 |
9 |
10 |
|
|
20 |
181 |
194 |
206 |
699 |
849 |
45 |
52.5 |
52.5 |
65 |
176 |
11 |
14 |
|
25 |
184 |
197 |
210 |
711 |
861 |
50 |
57.5 |
57.5 |
70 |
176 |
13 |
17 |
|
40 |
222 |
235 |
251 |
728 |
893 |
65 |
75 |
75 |
85 |
176 |
15 |
24 |
|
50 |
254 |
267 |
286 |
731 |
901 |
70 |
82.5 |
82.5 |
90 |
176 |
19 |
29 |
|
65 |
276 |
292 |
311 |
827 |
100.7 |
80 |
92.5 |
92.5 |
102.5 |
176 |
32 |
51 |
|
80 |
298 |
317 |
337 |
839 |
1024 |
95 |
100 |
100 |
107.5 |
176 |
40 |
63 |
|
100 |
352 |
368 |
394 |
857 |
1067 |
105 |
110 |
117.5 |
125 |
176 |
50 |
84 |
|
150 |
451 |
473 |
508 |
1140 |
1400 |
132.5 |
142.5 |
150 |
172.5 |
225 |
77 |
120 |
|
200 |
600 |
610 |
650 |
1160 |
1420 |
160 |
170 |
187.5 |
207.5 |
225 |
115 |
159 |
訂貨須知：
一、①ZDSJP(M)型電子式精小型電動單座（套筒）調節閥產品名稱與型號②ZDSJP(M)型電子式精小型電動單座（套筒）調節閥口徑③ZDSJP(M)型電子式精小型電動單座（套筒）調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZDSJP(M)型電子式精小型電動單座（套筒）調節閥型號，請按ZDSJP(M)型電子式精小型電動單座（套筒）調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
