一、產品[電動城市煤氣快速啟閉閘閥]的詳細資料：
產品名稱：電動城市煤氣快速啟閉閘閥
產品型號：MZ948W-2
產品概述：MZ948W-2電動城市煤氣快速啟閉閘閥，MZ系列城市煤氣快速啟閉閘閥，適合介質為：高爐煤氣、焦?fàn)t煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯等潔凈煤氣。主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。
暗桿閘閥的傳動螺紋位于體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降，因此，閥門的高度尺寸小。暗桿閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。
主要特點：
1、閥門底部設有排污箱，便于清掃污垢雜質，并可順利通過管道清掃器。
2、閥桿采用大導程式螺紋傳動，能實現快速啟閉。
3、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
4、密封性能優良，操作中能自動鏟除密封面污垢，保持嚴密的密封。
5、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
6、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
7、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康?。便于安裝，適用于介質的流動方向可能改變的管路中。

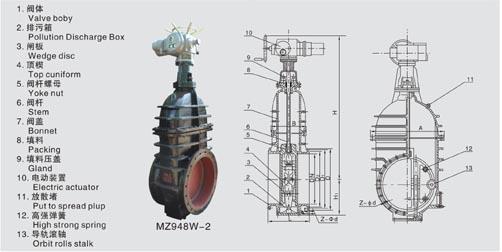

二、主要零部件材料：
|
零件名稱 |
閥替、閥蓋、閘板 |
閥桿 |
閥桿螺母 |
填料 |
墊片 |
|
材料 |
灰鑄鐵 |
碳鋼 |
球墨 |
油浸石棉盤根 |
橡膠石棉板 |
三、主要外形及連接尺寸：
|
DN |
D |
D1 |
D2 |
z--d |
L |
b |
f |
Do |
H |
H1 |
A*B |
重量 Kg |
||||
|
6巴級 |
10巴級 |
6巴級 |
10巴級 |
6巴級 |
10巴級 |
6巴級 |
10巴級 |
|||||||||
|
150 |
265 |
285 |
225 |
240 |
202 |
212 |
8-17.5 |
8-22 |
350 |
26 |
3 |
280 |
770 |
140 |
330*260 |
132 |
|
200 |
320 |
340 |
280 |
295 |
258 |
268 |
8-17.5 |
8-22 |
400 |
28 |
3 |
320 |
850 |
160 |
930*280 |
196 |
|
250 |
375 |
395 |
335 |
350 |
312 |
320 |
12-17.5 |
12-22 |
450 |
28 |
3 |
320 |
930 |
230 |
470*310 |
301 |
|
300 |
440 |
445 |
395 |
400 |
365 |
370 |
12-22 |
12-22 |
500 |
28 |
4 |
400 |
1010 |
300 |
520*350 |
462 |
|
350 |
490 |
505 |
445 |
460 |
415 |
430 |
12-22 |
16-22 |
550 |
30 |
4 |
400 |
1150 |
340 |
570*380 |
680 |
|
400 |
540 |
565 |
495 |
515 |
465 |
482 |
16-22 |
16-26 |
406 |
32 |
4 |
640 |
1310 |
430 |
640*390 |
768 |
|
450 |
595 |
615 |
550 |
565 |
520 |
532 |
16-22 |
20-26 |
432 |
32 |
4 |
640 |
1400 |
465 |
690*410 |
898 |
|
500 |
645 |
670 |
600 |
620 |
570 |
585 |
20-22 |
20-26 |
457 |
34 |
4 |
800 |
1540 |
490 |
800*460 |
1362 |
|
600 |
755 |
780 |
705 |
725 |
670 |
685 |
20-22 |
20-30 |
508 |
36 |
5 |
800 |
1750 |
540 |
930*500 |
1706 |
|
700 |
860 |
895 |
810 |
840 |
775 |
800 |
24-26 |
24-30 |
610 |
40 |
5 |
1000 |
1960 |
590 |
1070*550 |
1846 |
|
800 |
975 |
1015 |
920 |
950 |
880 |
905 |
24-30 |
24-33 |
660 |
44 |
5 |
1000 |
1990 |
680 |
1190*580 |
2760 |
|
900 |
1075 |
1115 |
1020 |
1050 |
980 |
1005 |
24-30 |
28-33 |
711 |
46 |
5 |
1200 |
2170 |
760 |
1280*570 |
3760 |
|
1000 |
1175 |
1230 |
1120 |
1160 |
1080 |
1110 |
28-30 |
28-36 |
811 |
50 |
5 |
1200 |
2350 |
800 |
1390*580 |
4400 |
|
1200 |
1405 |
1455 |
1340 |
1380 |
1295 |
1330 |
32-33 |
32-39 |
960 |
56 |
5 |
1400 |
2780 |
840 |
1680*780 |
6787 |
|
1400 |
1630 |
1675 |
1560 |
1590 |
1510 |
1530 |
36-36 |
36-42 |
960 |
62 |
5 |
1400 |
3260 |
1000 |
1900*850 |
8540 |
|
1600 |
1830 |
1915 |
1760 |
1820 |
1710 |
1750 |
40-36 |
40-48 |
1160 |
68 |
5 |
1600 |
4092 |
1250 |
2360*980 |
12480 |
|
1800 |
2045 |
2115 |
1970 |
2020 |
1920 |
1950 |
44-39 |
44-48 |
1160 |
70 |
5 |
1600 |
4572 |
1357 |
2740*1108 |
16790 |
四、Z48WH-2.5 油封快速啟閉煤氣閘閥
產品說明:閘閥是最常用的截?cái)嚅y之一,主要用來接通或截?cái)喙苈分械慕橘|(zhì); 閘閥適用的壓力,溫度及口徑范圍很大,尤其適用于中,大口徑的管道.暗桿閘閥的傳動螺紋位于閥體內部,在啟閉過程中,閥桿只做旋轉運動,閘板在閥體內升降.因此, 閥門的高度尺寸小.暗桿閘閥,通常在閥蓋上方裝設啟閉位置指示器,以適用于船舶,管溝等空間較小和粉塵含量大的環境.楔式剛性單閘板結構簡單,尺寸小,使用比較可靠,它適用于常溫,中溫的各種介質和壓力的環境.廣泛用于給排水,煤氣,電力,冶金,石油,化工,輕紡以及城建等行業,在蒸汽,水,油類介質的管路上作啟閉用.
用途:本閥廣泛適用用于石油,化工,制藥,電力等行業,在公稱壓力≤1.0Mpa的蒸汽,水,油品等介質的管路上,作啟閉用.
五、性能規范:
|
產品型號 |
MZ48W-1.5 |
MZ48W-2 |
MZ48W-2.5 |
|
公稱壓力 |
0.15 |
0.2 |
0.25 |
|
強 度(水) Mpa |
0.25 |
0.3 |
0.375 |
|
密封試驗(水) Mpa |
0.165 |
0.22 |
0.275 |
|
適用溫度 ℃ |
-10-120 |
-10-120 |
-10-120 |
|
適用介質 |
焦?fàn)t爐煤氣,發生爐煤氣,水煤氣,油煤氣等. |
煤氣,天然氣 |
|

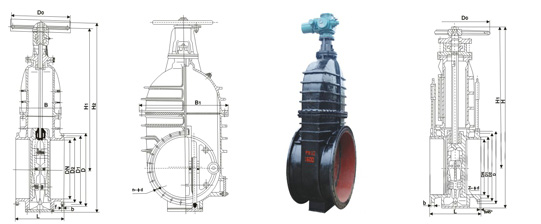

六、外形尺寸和連接尺寸:
|
型 號 |
公稱通徑 |
尺 寸 |
||||||||||
|
L |
D |
D1 |
D2 |
b |
z- Φ d |
B |
B1 |
Do |
H1 |
H2 |
||
|
MZ48W-1.5
MZ48W-2
MZ48W-2.5 |
150 |
350 |
285 |
240 |
212 |
26 |
8-22 |
350 |
350 |
280 |
765 |
895 |
|
200 |
400 |
340 |
295 |
268 |
28 |
8-22 |
372 |
396 |
400 |
805 |
962 |
|
|
300 |
500 |
445 |
400 |
370 |
28 |
12-22 |
450 |
522 |
500 |
1005 |
1215 |
|
|
350 |
550 |
505 |
460 |
430 |
30 |
16-22 |
380 |
566 |
400 |
1108 |
1384 |
|
|
400 |
406 |
565 |
515 |
482 |
32 |
16-26 |
390 |
640 |
500 |
1251 |
1554 |
|
|
450 |
432 |
615 |
565 |
532 |
32 |
20-26 |
410 |
690 |
560 |
1268 |
1605 |
|
|
500 |
457 |
670 |
620 |
585 |
34 |
20-26 |
460 |
800 |
640 |
1443 |
1805 |
|
|
600 |
508 |
780 |
725 |
685 |
36 |
20-30 |
499 |
926 |
720 |
1687 |
2143 |
|
|
700 |
610 |
895 |
840 |
800 |
40 |
24-30 |
550 |
1066 |
800 |
1904 |
2420 |
|
|
800 |
660 |
1015 |
950 |
905 |
44 |
24-33 |
580 |
1187 |
800 |
2032 |
2609 |
|
|
900 |
711 |
1115 |
1050 |
1005 |
46 |
28-33 |
668 |
1275 |
1000 |
2232 |
2817 |
|
|
1000 |
811 |
1230 |
1160 |
1110 |
50 |
28-36 |
676 |
1386 |
1000 |
2448 |
3058 |
|
|
1200 |
960 |
1455 |
1380 |
1330 |
56 |
32-39 |
774 |
1680 |
1000 |
2778 |
3578 |
|
訂貨須知：
一、①電動城市煤氣快速啟閉閘閥產品名稱與型號②電動城市煤氣快速啟閉閘閥口徑③電動城市煤氣快速啟閉閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的電動城市煤氣快速啟閉閘閥型號，請按電動城市煤氣快速啟閉閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
