一、產品[ZZY型自力式壓力調節閥]詳細資料
ZZY型自力式壓力調節閥（蒸汽減壓閥）無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。
二、產品特點
自力式壓力調節閥（蒸汽減壓閥）無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制精確。
主要零件材料
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
填料：丁腈、乙炳、氟、耐油橡膠
閥內部件
| 閥芯型式： | 單座、套筒、雙座 |
| 流量特性： | 等百分比、線性 |
| 內件材質： | 標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
|
閥體
|
型式
|
直通
|
閥蓋
|
型式
|
標準、加長型
|
|
材質
|
WCBWC9CF8CF8M等
|
材質
|
WCBWC9CF8CF8M
|
||
|
閥芯
|
特性
|
直線、等百分比、快開
|
填料
|
“V”型PTFE、 柔性石墨、波紋管
|
|
|
材質
|
304304+STL/PTFE316316+STL/PTFE
|
||||
|
執行器
|
自立式彈簧執行機構
|
||||
|
定位器
|
|
||||
|
附件
|
導壓管、接頭
|
||||
表2．主要性能參數
三、主要技術參數和性能指標
|
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||||||||||
|
額定流量系數 Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
||||||||||
|
額定行程 (mm)
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
||||||||||||||
|
公稱壓力 PN(MPa)
|
1.6 、 4.0 、 6.4
|
||||||||||||||||||||||
|
壓力調節范圍 (kPa)
|
15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260
240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620
600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
|
||||||||||||||||||||||
|
流量特性
|
快開
|
||||||||||||||||||||||
|
調節精度 ( ％ )
|
± 5
|
||||||||||||||||||||||
|
使用溫度 ( ℃ )
|
≤ 350
|
||||||||||||||||||||||
|
允許
泄漏量
|
硬密封 (l/h)
|
單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量 (II 級 )
|
|||||||||||||||||||||
|
軟密封 (ml/h)
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
16.0
|
|||||||||||||
|
減壓比
|
最大
|
10
|
|||||||||||||||||||||
|
最小
|
1.25
|
||||||||||||||||||||||

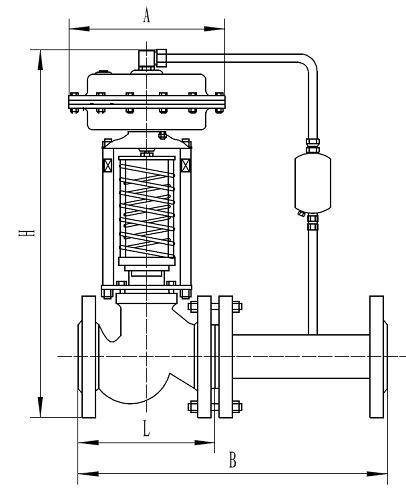

四、主要外形尺寸及重量
|
公稱通徑 0N
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
法蘭接管尺寸 B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
||||||
|
法蘭端面距 L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
||
|
壓
力
調
節
范
圍
kPa
|
15 一 140
|
H
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|||
|
A
|
280
|
308
|
|||||||||||||
|
280 — 500
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
||||
|
A
|
230
|
||||||||||||||
|
120 — 300
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
||||
|
A
|
176
|
194
|
280
|
||||||||||||
|
480 — 1000
|
H
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|||||
|
A
|
176
|
194
|
280
|
||||||||||||
|
600 一 1500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|||||
|
A
|
85
|
96
|
|||||||||||||
|
1000 — 2500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|||||
|
A
|
85
|
96
|
|||||||||||||
|
重量 kg
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
||||
|
導壓管接頭螺紋
|
M16X1.5
|
||||||||||||||

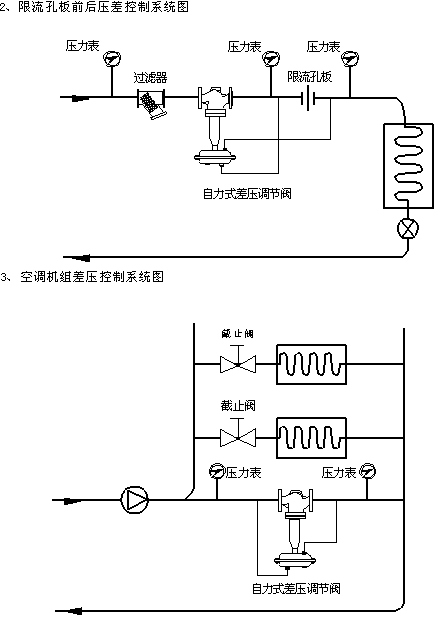

五、應用典列：

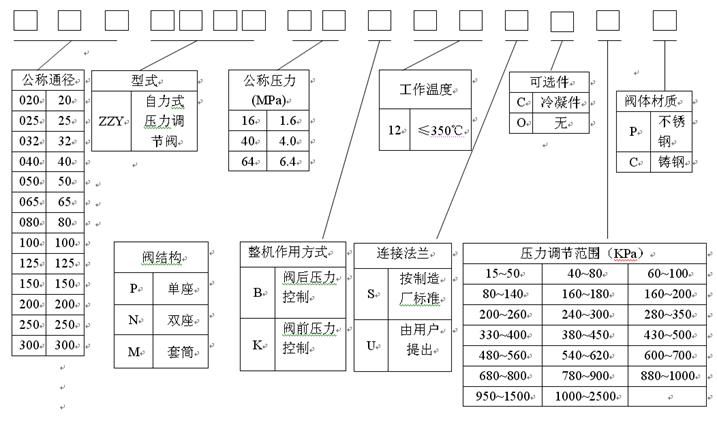

訂貨須知：
一、①ZZYP自力式壓力調節閥產品名稱與型號②ZZYP自力式壓力調節閥口徑③ZZYP自力式壓力調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZZYP自力式壓力調節閥型號，請按ZZYP自力式壓力調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
