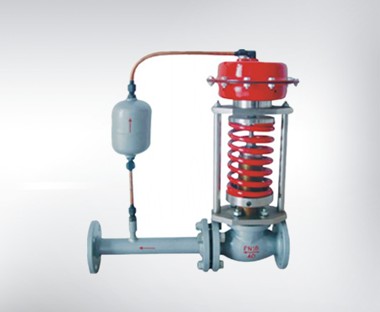

一、產品[ZZY蒸汽型自力式壓力控制閥]說明:
凱斯特牌ZZY蒸汽型自力式壓力控制調節閥是一種無需外加驅動能源,依靠被調介質自身的壓力為動力源及其介質壓力變化,按預定設定值,進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥,自成一個獨立的儀表控制系統。 該產品由低流阻單座(套筒)閥體、波紋管(套筒)平衡件及執行機構組成。是符合國際標準的新一代閥門產品,其特點有: 1、無需外加驅動能源的節能型自控系統,設備費用低,適用于爆炸性環境; 2、結構簡單,維護工作量??; 3、設定點可調且范圍寬,便于用戶在設定范圍內連續調整; 4、膜片式執行機構較氣缸式機構檢測精度高,動作靈敏; 5、閥內采用壓力平衡機構,使調節閥反應靈敏、控制精確、允許壓差大。 該產品由于無需外來能源,產品結構簡單,使用方便,維護工作量少等優點,特別適用于城市供熱、供暖及無外界供電、供氣且又需控制蒸汽壓力的場合。據國外報道,城市供熱、供暖系統采用該產品,節能效率比以前提高30%-40%,效果顯著。
工作原理

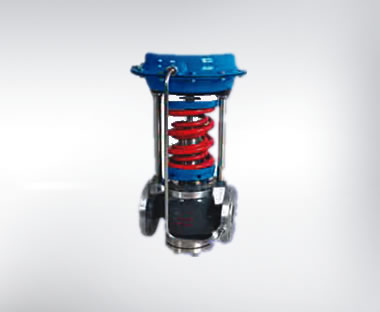

1、自力式壓力調節閥工作原理(閥后壓力控制) (如圖1)
工作介質的閥前壓力P1經過閥芯、閥座后的節流后,變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下膜室內作用在頂盤上,產生的作用力與彈簧的反作用力相平衡,決定了閥芯、閥座的相對位置,控制閥后壓力。當閥后壓力P2增加時,P2作用在頂盤上的作用力也隨之增加。此時,頂盤的作用力大于彈簧的反作用力,使閥芯關向閥座的位置,直到頂盤的作用力與彈簧的反作用力相平衡為止。這時,閥芯與閥座的流通面積減少,流阻變大,從而使P2降為設定值。同理,當閥后壓力P2降低時,作用方向與上述相反,這就是自力式(閥后)壓力調節閥的工作原理。
2、自力式壓力調節閥工作原理(閥前壓力控制) (如圖2)
工作介質的閥前壓力P1經過閥芯、閥座后的節流后,變?yōu)殚y后壓力P2。同時P1經過控制管線輸入到執行器的上膜室內作用在頂盤上,產生的作用力與彈簧的反作用力相平衡,決定了閥芯、閥座的相對位置,控制閥前壓力。當閥后壓力P1增加時,P1作用在頂盤上的作用力也隨之增加。此時,頂盤的作用力大于彈簧的反作用力,使閥芯向離開閥座的方向移動,直到頂盤的作用力與彈簧的反作用力相平衡為止。這時,閥芯與閥座的流通面積減大,流阻變小,從而使P1降為設定值。同理,當閥后壓力P1降低時,作用方向與上述相反,這就是自力式(閥前)壓力調節閥的工作原理。

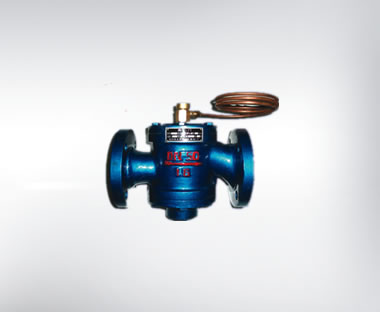

3、自力式溫度調節閥工作原理(加熱型) (如圖3)
溫度調節閥是根據液體的不可壓縮和熱脹冷縮原理進行工作的。
加熱用自力式溫度調節閥,當被控對象溫度低于設定溫度時,溫包內液體收縮,作用在執行器推桿上的力減小,閥芯部件在彈簧力的作用下使閥門打開,增加蒸汽和熱油等加熱介質的流量,使被控對象溫度上升,直到被控對象溫度到了設定值時,閥關閉,閥關閉后,被控對象溫度下降,閥又打開,加熱介質又進入熱交換器,又使溫度上升,這樣使被控對象溫度為恒定值。閥開度大小與被控對象實際溫度和設定溫度的差值有關。
4、自力式溫度調節閥工作原理(冷卻型) (如圖4)
冷卻用自力式溫度調節閥工作原理可參照加熱用自力式溫度調節閥,只是當閥芯部件在執行器與彈簧力作用下打開和關閉與溫關閥相反,閥體內通過冷介質,主要應用于冷卻裝置中的溫度控制。
5、自力式流量調節閥工作原理 (如圖5)
被控介質輸入閥后,閥前壓力P1通過控制管線輸入下膜室,經節流閥節流后的壓力Ps輸入上膜室,P1與Ps的差即△Ps=P1-Ps 稱為有效壓力。P1作用在膜片上產生的推力與Ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置,從而確定了流經閥的流量。當流經閥的流量增加時,即△Ps增加,結果P1、Ps分別作用在下、上膜室,使閥芯向閥座方向移動,從而改變了閥芯與閥座之間的流通面積,使Ps增加,增加后的Ps作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反之,同理。設定被控介質的流量用調整節流閥與閥座的相對位置來確定。
二、凱斯特牌ZZY蒸汽型自力式壓力控制閥主要技術參數和性能指標:
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數(KV) |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
額定行程 |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||
公稱壓力(MPa) |
1.6 4.0 6.4 |
|||||||||||||
壓力調節范圍(Mpa) |
15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500 |
|||||||||||||
流量特性 |
快開 |
|||||||||||||
調節精度% |
±5 |
|||||||||||||
使用溫度(℃) |
≤350 |
|||||||||||||
1、允許泄漏量 |
硬密封(1/h) |
單座:≤10-4閥額定容量(IV)級;雙座、套筒:≤5×10-4閥額定容量(II級) |
||||||||||||
軟密封(1/h) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
||||
2、減壓比 |
最大 |
10 |
||||||||||||
最小 |
1.25 |
三、外形尺寸及重量:
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
法蘭接管尺寸 (B) |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
法蘭端面距 L(PN16、25、40) |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
法蘭端面距 L(PN64) |
206 |
210 |
222 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
610 |
752 |
819 |
||
壓力調節
范圍Kpa |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
940 |
950 |
||||
A |
280 |
308 |
|||||||||||||
120-300 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
900 |
950 |
|||||
A |
230 |
||||||||||||||
280-500 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
890 |
940 |
|||||
A |
176 |
194 |
280 |
||||||||||||
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
780 |
850 |
880 |
930 |
|||||
A |
176 |
194 |
280 |
||||||||||||
重量 (kg)以PN16為例 |
26 |
37 |
42 |
72 |
90 |
112 |
130 |
169 |
285 |
495 |
675 |
訂貨須知:
一、①ZZY蒸汽型自力式壓力控制閥產品名稱與型號②ZZY蒸汽型自力式壓力控制閥口徑③ZZY蒸汽型自力式壓力控制閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZZY蒸汽型自力式壓力控制閥型號,請按ZZY蒸汽型自力式壓力控制閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
