ZYC型自力式壓差控制閥

- 產品型號:
- ZYC型
- 產品口徑:
- 15-150mm
- 產品壓力:
- 1.0-2.5Mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一、產品[自力式壓差控制閥]的詳細資料：

產品型號：ZYC型

產品名稱：自力式壓差控制閥

產品特點：凱斯特牌ZYC型自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制，保證系統基本不變，降低噪音，平衡阻力，消除熱網和水力失調。

ZYC－4M系列自力式壓差控制閥是一種不依靠外界動力而保持被控制系統壓差恒定的水力工況平衡用閥，分供水型（G）和回水型（H）兩種，用于城鎮供熱（空調）的水系統中，保持被控系統（一個小區、一棟樓宇、一個單元、一個用戶、一臺設備……）的壓差為定值，尤其適用于自主調節，分室控溫，分戶計量的變流量系統。

功能特點

該閥為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下的特點：

1、恒定被控系統壓差；

2、支持被控系統內部自主調節；排除外網壓差波動對被控系統的影響；

3、采用先進技術膜片，理論誤差為零，且可承受0.8MPa的壓差；

4、采用先進的無級調壓結構，控制壓差可調比可達25：1；

5、當被控系統內部無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的方法；

a、調節控制壓差的大?。?/div>

b、調節被控系統阻力的大小；

6、具備消除堵塞的功能，當控制壓差最大時，閥門為全開狀態，堵塞在雙閥瓣處的污物會在介質壓力下清除干凈，方法是將導壓管端的球閥關閉3－5分鐘。

7、控制壓差精度±5；

技術參數

1、公稱壓力1.6MPa（2.5 MPa預定）；

2、介質溫度0~150℃；

3、工作壓差范圍0.04~0.4 MPa；

4、結構長度符合GB/T12221中“截止閥及止回閥的結構長度”中的優選尺寸。

5、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。

安裝簡圖：

供水安裝，自力式壓差控制閥的控制壓差為 P2-P3,閥上工作壓差為P1-P2

回水安裝，自力式壓差控制閥的控制壓差為 P1-P2,閥上工作壓差為P2-P3

二、主要技術參數：

型號	公稱壓力	殼體實驗壓力	壓差控制范圍
			定壓差型	可調壓差型
ZYC-16一H3T	1 6MPa	2.4MPa	10KPa、20KPa、30KPa	10.30KPa

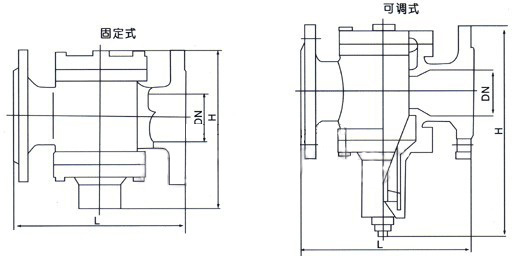

三、凱斯特牌ZYC型自力式壓差控制閥主要外型尺寸(法蘭連接尺寸按GB4216規定)：

DN mm	連接方式	L mm	H(mm)		流量 m3／h	適用介質	介質溫度	主要零件材料
DN mm	連接方式	L mm	定壓差型	可調壓差型	流量 m3／h	適用介質	介質溫度	主要零件材料
15	螺紋	110	95	145	0 2-1	水	0～100℃	閥體、上蓋和下蓋為鑄鐵、閥芯為銅、膜片為尼龍強化橡膠、彈簧為不銹鋼
20		110	110	150	0.3-1.5
25		115	130	165	0 5-2
32	法蘭	130	140	190	1-4
40		200	190	340	15-6
50		215	205	355	2-8
65		230	240	390	3-12
80		275	300	500	5-20
100		290	350	550	10-30
125		310	380	580	15-45

訂貨須知：
一、①ZYC型自力式壓差控制閥產品名稱與型號②ZYC型自力式壓差控制閥口徑③ZYC型自力式壓差控制閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZYC型自力式壓差控制閥型號，請按ZYC型自力式壓差控制閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
